利用时钟再生技术进行的极端的信号调整

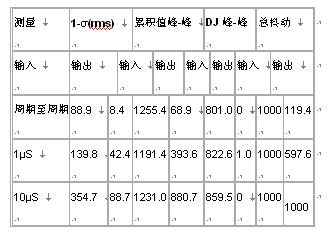

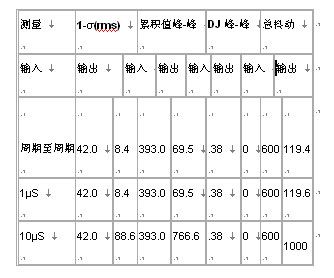

表4实验室参数的本征噪声层单位ps

从以上的表格可见在最小抖动注入为42psRMS的情况下实现了8.4psRMS的BAJA噪声层在标准的实验室试验条件下周期至周期抖动至少降低了4倍而且长期测量结果显示时间间隔为1s时抖动至少衰减4倍而在时间间隔为10s的极端条件下的抖动衰减倍数为2不包括表4。

表中还列出了相同设置条件下的峰-峰累积抖动和DJ令人惊讶的是BAJA的运用使得DJ显著下降达到了仪表的分辨率水平当我发现DJ几乎为零时一度感到难以相信但最终还是接受了事实是当下一次您的系统中充斥了DJ时不管在什么情况下BAJA都会为您提供一个值得认真研究的衰减DJ响应。

7 总结

对于需要考虑DJ的系统BAJA可以提供帮助虽然从本质上说噪声是任何系统的一部分但是如果您想大幅度地减少重新设计的工作量则噪声衰减机制或许就是至关重要的一环就DCXO校正速率在优化抖动衰减以及晶体Q值的选择依据方面所起的作用而言BAJA还有许多工作要做然而根据最新的实验室信息以及所提供的一致性数值当下一次时钟脉冲源上需要进行严格的信号修整时BAJA或许就是能够满足您要求的解决方案
