基于AD8346的直接变频发射机设计与实现

时间:12-14 来源:互联网 点击:
4 实际测试结果

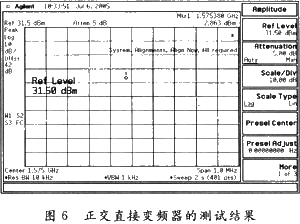

正交直接变频器的测试结果如图6所示。

实际设计时正交直接上变频器我们采用载波为1 575.42 MHz,同时兼顾多种调制模式。实际的测试结果为边带抑制比:-38 dBc;载波泄漏:-36 dBc;

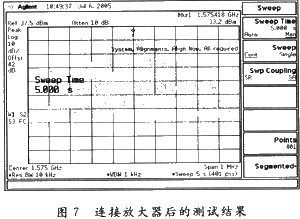

连接放大器后的测试结果如图7所示。



测试结果为:

最大输出功率:37.5 dBm@1 575.42 MHz;载波泄漏:-32 dBc;边带抑制比:-35 dBc。



5 结 语

从分析可知正交直接变频技术对调制信号和本振信号的正交性要求很高,对其幅度和相位失真非常敏感,如果解决不好,将会引起严重的边带和本振泄漏。本文通过数学模型定量分析和仿真了正交直接变频技术的调制信号和载波信号幅度和相位失真与边带和本振泄漏之间的关系,并且由实验和经验提出了几项具体的解决措施。同时正交直接变频技术可用于发射AM,QAM,2BPSK,QPSK和GSM,CDMA,WCDMA等多模式信号的小型化发射机。该发射机与传统发射机相比,体积和重量大大减小,非常适合用于移动通信设备和微小型武器系统。
