大体积混凝土无线温度监测系统

1．5 数据存储

本数据存储器是防止中心控制节点掉电时数据丢失，因为中心控制节点要和PC机通信，PC发给中心控制节点的信息需要存储起来。可是，如果中心控制节点掉电，这些数据就会丢失，这样会导致整个系统的崩溃，所以需要外接一个数据存储芯片把这些数据存起来。如果中心控制节点掉电，还可以从这个数据存储芯片中取回需要的数据，恢复整个系统运作。本数据存储器选用的是AT24C01芯片，它是美国Atmel公司推出AT24C系列两线制(串口型)电可擦除 E2PROM芯片。这些芯片具有体积小，工作电压低，连线简单，工作可靠等特点。

2 软件设计

数据包格式：每帧数据包括2字节的起始帧头，1字节的地址，1字节的帧类型，1字节的数据长度，3字节的数据，2字节的校验和。

(1)中心控制节点

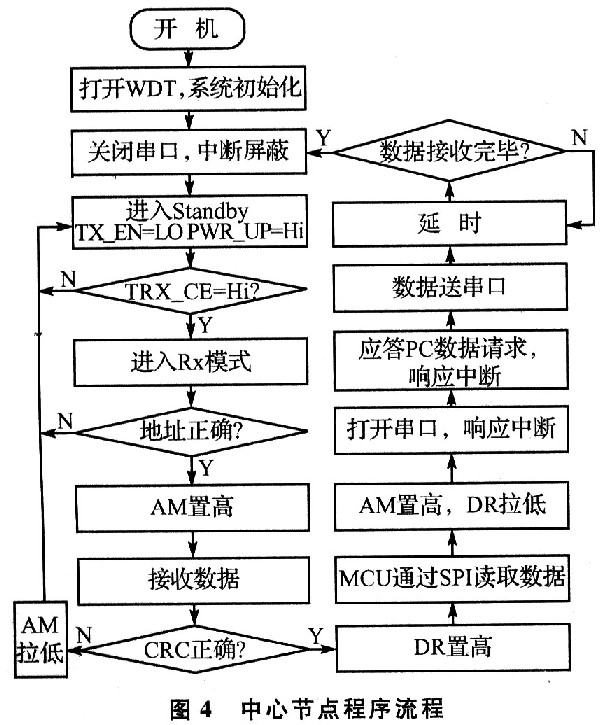

中心控制节点一方面要和该区域内的所有无线传感器节点配合，另一方面还要和PC机通信，根据需要把温度数据显示出来。据此，中心控制节点的程序设计如图4 所示。



(2)温度采集节点

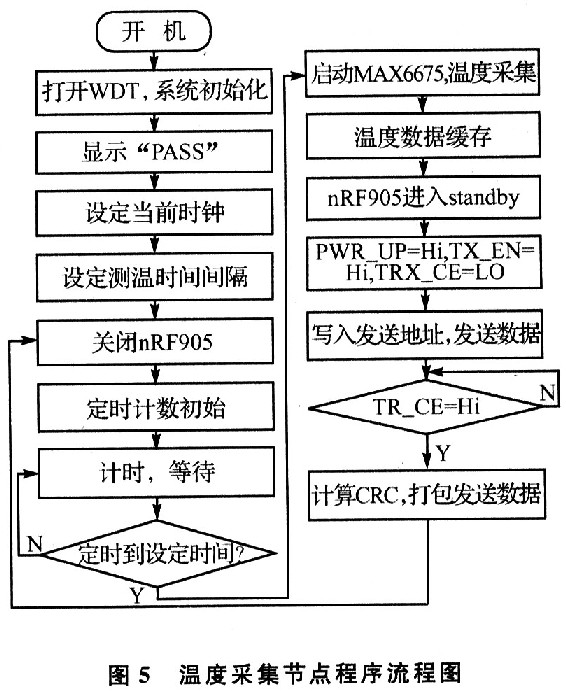

温度采集节点在设定时间完成温度数据采集及存储，并由无线收发器nRF905将该温度数据发送给中心控制节点。温度采集节点的程序设计如图5所示。



结语

系统可根据用户要求设定测温时间，实现在混凝土浇筑过程中定时自动多点温度检测，自动记录测量点温度及测量时间，在混凝土浇筑过程中实现无人值守温度变化实时监测。该系统实际运行稳定可靠，使用灵活方便。
