基于MSP430的无线传感器节点动态功率管理研究

3 DPM算法

文献中提出了基于概率判别无线传感器网络动态功率管理。此方法对于是否进入完全关闭的状态S4，给出一个概率值，利用概率判别来进行有效的功率状态转换，如果概率值偏大，则进入完全休眠状态的机率增大，能量消耗减少，但事件丢失的可能性增加；否则，使用能量增多，事件丢失的可能性减小。文献提出了一种利用小波和卡尔曼滤波和自回归分析联合预测下一事件发生的时间来决定进入何种功率状态的方法。该方法根据历史事件的到达时间来预测下一事件的发生的时间。在森林火警监视、洪水监测等特殊事件发生概率很小。历史数据无法获得的应用领域。文献提出了一种利用小波和自回归的动态功率管理方法。该方法利用收发器 (Sink)节点上的历史数据流预测未来的值，在后续周期内，若传感器节点的观测值不超过给定阈值则不向Sink节点发送数据，Sink节点将预测值作为观测结果，通过减少传感器节点工作时间，降低网络数据传输量来减少传感器网络的总体能量消耗。由于无线通信占整个无线传感器网络能耗的主要部分，所以在不影响系统性能的前提下，有效地对无线收发系统进行管理可以高效地降低系统能耗。混合自动控制(Hybrid Automata)是根据传感器检测信息的变化情况来控制传感器节点收发的频率，通过增加休眠时间、降低收发次数对无线传感器节点进行动态功率管理，从而降低系统功耗。

4 混合自动控制

4．1 混合自动控制原理

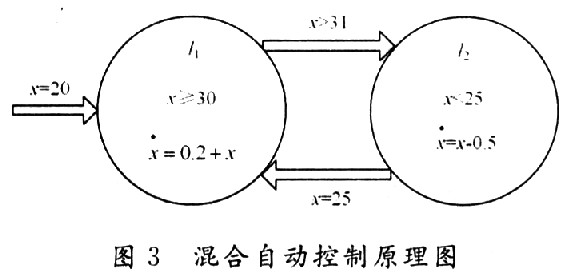

在混合自动控制条件下，系统分为几个离散的状态，每个状态都有一定的保持条件、相应的控制变量、初始值和向其他状态转换的临界值。当环境变量改变或保持不变时，通过对形势加以分析(反馈)来执行在不同状态模式之间的转换。图3为混合自动控制示意图。



假如系统存在两种状态l1和l2，一个动态变量x，系统开始的状态为l1，x的初始值为20，在状态l1下，变量x随着等式不断增大，当x的值等于30时，就达到了临界条件，时，迅速地进入状态l2。在状态l2，x随等式x=x-0．5递减，临界条件是 x="25"，当x＜25发生状态转换进入状态l1。在实际运用中，此示意图可以理解为倾斜角度控制在25°～31°之间。

4．2 混合自动控制算法在无线传感器节点上的实现

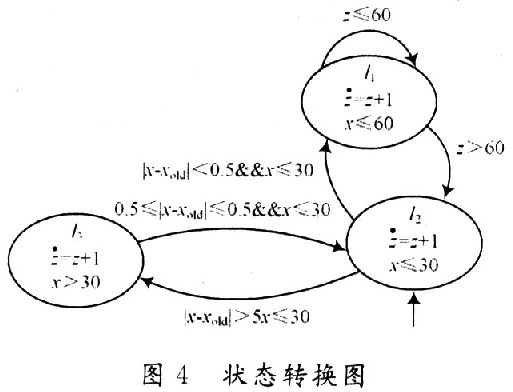

由于对运动中物体的倾角测量在交通、航天、军事等领域有着重要的意义，这里采用加速度传感器对倾斜角进行测量，介绍混合自动控制算法的应用。基本思路：无线传感器节点根据环境变量的连续性变化，对传感器执行离散的处理应用，当环境参数改变(增加或减小)时，传感器的状态变量相应改变，当改变到临界点时，系统状态转换为另一功率状态。首先对系统作如下要求：变量x表示所测量的倾斜角度值，最高为30°，最低为8°，它代表环境参数的改变，是各状态之间转换的主要因素；变量z为计时器，用于状态的计时。为了简化控制过程，把系统分为三个状态，l1为睡眠状态，此时传感器模块和无线收发器都处于不活动状态，控制系统保持l1状态为60 s。其不等式条件为z≤ 60，当z＞60时，转入状态l2。状态l2和l3表示不同的采集和无线传输频率的活动状态，状态l2下的采集和无线传输频率低于l3，此时每间隔 10 s发送一次采集的倾斜角度数据，在发送完之后，无线收发器和传感器进入关闭状态等待下一个周期的到来。运行过程中，当倾斜角的变化在O．5°～5°之间 (O．5≤|x-xold|≤5)且倾斜角度不超过30°(x≤30°)时，系统运行在状态l2；当倾斜角度变化大于5°(|x-xold|＞5) 或x＞30°时，系统进入状态l3运行；当倾斜角度变化小于0．5°(|x-xold|＜0．5)且x≤30°时，节点处于睡眠状态l1。状态转换图如图4所示。



在状态l3下。节点各部分都处于活动状态，每间隔1 s发送一次数据，用于倾斜角度变化过快或角度达到了高危值。节点开始于状态l2，一般情况下，当倾斜角不发生变化或变化值低于O．5°，系统在状态l1和 l2之间转换，即数据在每间隔60 s发送一次，间隔期内，节点处于睡眠模式，以节省能耗。如果变化值超过O．5°，系统进入状态l2，否则，当变化值超过5°，就进入状态l3。使用该算法，在倾斜角变化正常的情况下，设无线传感器节点直接和sink节点通信，则节点大部分的时间处于状态l1。

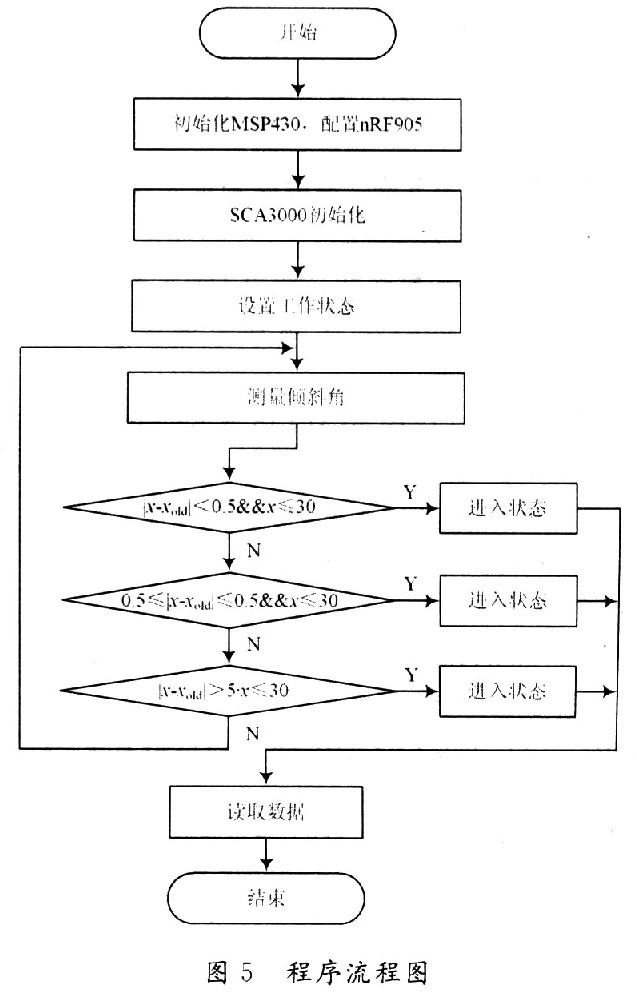

图5为混合自动控制算法在MSP430和nRF905无线加速度传感器系统中实现的简化流程图。

5 结语

由于传感器节点各部分存在着多种工作模式并且能量消耗差异较大，所以通过动态功率管理方法可以在系统级有效地降低节点的功耗，这里在介绍无线传感器动态功率管理基本原理的基础上，对几种典型的动态功率管理方法进行了分析研究，发现在环境参数(如加速度、温度等)变化稳定的情况下，通过混合自动控制算法对环境变量的变化值范围划分来设定系统的工作状态，控制无线收发模块的收发频率，能增加节点的休眠时间，减少收发次数，从而有效地降低系统功耗，最后通过 MSP430、nRF905无线加速度传感器系统，介绍了混合自动控制算法的应用。
