建筑外窗保温性能检测装置测控系统的设计与实现

4 系统功能及其实现

系统功能较多，下面主要介绍主界面、测量界面功能的实现。

4.1主界面

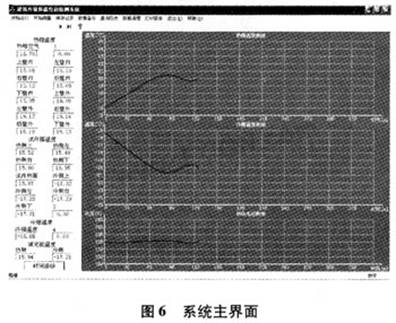

国标规定热箱中温度波动幅度不大于0.1℃，冷箱中温度波动幅度不大于0.3℃，并且上述温度的波动不再是单向的，才表示传热过程稳定，然后方可进行后续的测量，所以设定系统运行后的主界面如图6所示。图中，左侧实时显示热箱、冷箱、试件框等温度测点的温度值，右侧绘制热箱内温度、冷箱内温度和供电电压的曲线，具体某一点的数据还可以通过时间游标来查看，并且在后台程序中对国标所要求的温度条件进行判断，如果满足，则弹出消息框给出提示，便可进入其他界面进行下一步的检测。



4.2测量界面

传热过程稳定之后，每隔30 min测量一次参数：电暖气加热功率、热箱空气平均温度、冷箱空气平均温度、热箱外壁内外表面面积加权平均温度之差、试件框热侧冷侧表面面积加权平均温度之差和填充板两表面的平均温差，共测6次。测量界面设计如图7所示。进入该界面后将每隔30 min自动测量一次上述参数，测量完毕后将弹出消息框给出提示。设计中为了实际检测方便，增加了“手动测量”按钮，点击一次该按钮将测量一次。测量完毕后点击“计算结果”按钮，将进行参数求平均并计算检测结果。另外，根据用户需要增加了打印当前数据的功能，点击后进行各参数及检测结果的打印。测量完毕后，点击“报告编辑”即进入检测报告编辑界面，进行报告编辑及榆测记录保存等操作。



5 结束语

本文介绍了建筑外窗保温性能检测系统的组成，并在Visual c++6.0平台下实现了多串口通信、实时曲线绘制、数据库操作等功能。实际应用中表明，该检测系统操作方便，界面简洁直观，检测过程稳定，检测结果准确可靠，具有很强的实用价值。考虑到成本及产品化的要求，温度测量与控制功能也可通过设计专用的仪表实现，有关工作目前正在进行。
