基于SPCE061A的高精度多通道温度测量系统设计
时间:10-28
来源:互联网
点击:
3 系统调试
系统调试中,采用电加热器对1 kg水进行加热,DS18B20将温度信号变为数字信号,读入CPU,通过软件对温度数据进行校正,同时将所测温度在LCD上进行实时显示。根据系统程序控制,进行PID运算以及输出控制,最终由CPU给出控制加热回路的有效电压。PID参数整定:系统采用扩充临界比例度法来整定。

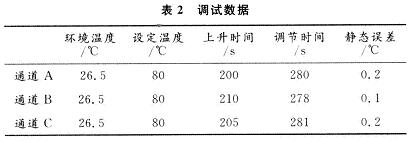

通过实验测量,被控对象的纯滞后时间为20 s左右,因此选择采样周期为2 s。通过实测数据比较,选择控制度为1.2,采用PI控制,经过对参数进行微调,最后得出最佳PID参数,即KP=2.11,K1=0.043。在系统调试中实测数据表明,控制器平均控制精度在士0.2℃之内。表2为调试过程中3个通道的1次数据记录。从数据可以看出,当设定温度为80℃时,最后稳定温度为80.2℃,控制精度比较高。

4 结 语
多通道温度测控系统采用抗干扰性能强,功耗低的SPCE061A16位单片机和一线式数字温度传感器DS18B20,使系统的硬件电路结构得到高度简化。软件采用高精度的PID控制算法,使测量及控制性能得到显著提高。经实际使用证明,具有测量精度高.硬件电路合理,性价比高,使用方便等特点,克服了传统温度仪测量精度低,电路复杂,调试及标定困难等缺点。该系统可应用到大部分温度、温差的高精度控制场合中。
系统调试中,采用电加热器对1 kg水进行加热,DS18B20将温度信号变为数字信号,读入CPU,通过软件对温度数据进行校正,同时将所测温度在LCD上进行实时显示。根据系统程序控制,进行PID运算以及输出控制,最终由CPU给出控制加热回路的有效电压。PID参数整定:系统采用扩充临界比例度法来整定。
通过实验测量,被控对象的纯滞后时间为20 s左右,因此选择采样周期为2 s。通过实测数据比较,选择控制度为1.2,采用PI控制,经过对参数进行微调,最后得出最佳PID参数,即KP=2.11,K1=0.043。在系统调试中实测数据表明,控制器平均控制精度在士0.2℃之内。表2为调试过程中3个通道的1次数据记录。从数据可以看出,当设定温度为80℃时,最后稳定温度为80.2℃,控制精度比较高。

4 结 语
多通道温度测控系统采用抗干扰性能强,功耗低的SPCE061A16位单片机和一线式数字温度传感器DS18B20,使系统的硬件电路结构得到高度简化。软件采用高精度的PID控制算法,使测量及控制性能得到显著提高。经实际使用证明,具有测量精度高.硬件电路合理,性价比高,使用方便等特点,克服了传统温度仪测量精度低,电路复杂,调试及标定困难等缺点。该系统可应用到大部分温度、温差的高精度控制场合中。
