2.2 板间基于IP互连的并行处理

基于IP网路互连通路，本文设计了板间的基于IP互连的并行处理结构。

多波束剖面声纳系统的每块DSP处理板内部并行针对15ms的采集时间可以达到10帧/秒的数据处理速度，基本上可以达到显示需求。但如果系统要求更长的探测距离、更多的数据量和更高的显示帧率，则需要并行处理板具有更高的数据吞吐能力。如显示部分要求20帧/秒的显示速度时，就应当使系统的处理速度达到20帧/秒。普通的并行处理结构增加系统的处理单元时需要做大量的辅助工作，如电子系统的程序、逻辑以及电路板需要大量的改进，而基于IP互连的多波束剖面声纳系统的网络结构在增加系统的处理速度时，只需物理上增加一块相同的处理板，且板上的逻辑和程序无需太多修改，只需要修改板上对应的IP地址，使接收换能器数据发送端能够一点对二点分别发送分帧数据。而网络数据发送端只需在每一帧的数据包的包头上标明发往哪个IP地址即可。系统上电后，先检测局域网内的IP数目，并通过发包回包方式获得系统中各个处理板的IP地址，也可以实现在板上的程序中固定IP地址。这样数据发送端的网络设备就可以循环地将每一帧的数据发往不同的处理板，而系统的处理板分别处理每帧的数据再通过网络分别上传到水上主机端显示，从而线性地提高了系统的处理速度。

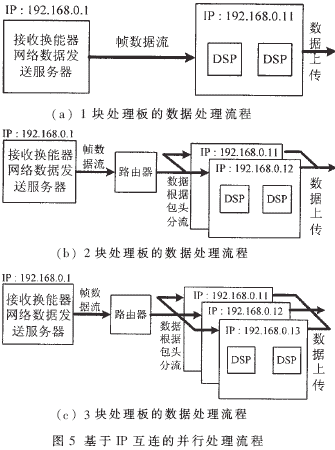

图5详细阐述了1～3块处理板组成的基于IP网络传输的并行处理板的系统处理流程。利用每块处理板上的两块TMS320 DM642的网络接口以及DSP的高速处理能力，能够很好地实现基于IP互连网络传输的并行处理，接收换能器的网络发送端以服务器形式向不同的IP地址发送每一帧数据，每块处理板接收的每帧数据分别处理后再由另一端口通过网络形式发送到水上主机端。为防止每块处理板上的两块DSP的网络IP混淆，采用相同的IP地址，数据上传时主机通过路由器接收不同处理板的处理结果，并按照帧率进行显示，这样就可以通过增加处理板来增加系统的显示处理速度。

基于DSP并行处理结构的多波束剖面声纳系统是利用剖面声纳从浅海、浅地层剖面结构分析到海洋石油管线探测以及从以往利用单波束剖面声纳到现在利用多波束剖面声纳的一次新的尝试，结合工程应用改进了声纳的技术指标，系统中提出的流水线并行处理结构以及基于IP网络互连的并行处理结构成倍地提高了系统的处理速度。系统调试结果表明，该系统软硬件结构设计合理、工作稳定、工作效果明显。
