荧光灯电子镇流器数字调光方案研究

2．4 DALI与微控制器之间的连接

微控制器与DALI之间的连接通过光耦合器实现，如图5所示。利用光耦合器，由DALI两线输入变为4个信号。这4个信号，一个是通信使能信号(ENABLE)，一个是发射信号(TX_DALI)，一个是接收信号(RX—DALI)，还有一个是接收一驱动信号(RECEIVE—DRIVE)。其中，发射信号和接收信号直接影响在DALI上的电平。利用通信使能信号和接收一驱动信号控制通信电路，可使镇流器获得非常低的功率。在正常工作期间，PICl6F628利用通信使能信号可使通信电路激活。当数据开始向镇流器发送时，通信使能信号电流低于100μA。为精确传送数据，该电流是不足够的。为使信号通过隔离有一个良好的传送，维持接收一驱动信号，需将电流上升到O．5mA以上。为传送所有数据，接收一驱动信号，使能时间足够长，尔后才截止，如图6所示。该方法可以有效地减小功率与电流消耗。



为检测输入数据，PICl6F628内建比较器设置门限电平。该数据检测门限被设置在PICl6F628的脚l(RA2)上。为接收DALI上的高电平逻辑，在微控制器上将其转换为5V的逻辑，并在DALI上转换为高电压逻辑电平。

2．5 微控制器供电

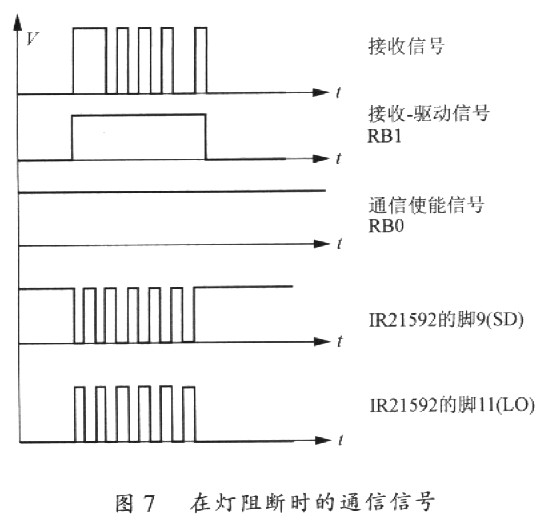

在灯管触发之后，PIC16F628脚14(VDD)上的供电电流由镇流器半桥输出上的电荷泵电路提供。微控制器在正常工作期间，内部频率为4 MHz。当IR21592脚9(SD)上的电压VSD>2V时，半桥截止，电荷泵电路失能，PICl6F628脚14(VDD)上的电流由桥式整流输出经高阻值电阻(270 kΩ)供给，微控制器进入睡眠模式，消耗非常小的电流。欲唤醒微控制器使其重新开始工作，需要供给足够的电流。图7所示为在灯被关断时的通信信譬。



3 数字调光36W/T8荧光灯电子镇流器实际电路

基于IR21592并由微控制器PICl6F628控制的32W/T8荧光灯数宁调光电子镇流器实际电路如图8所示。该数字调光电子镇流器AC线路输入电压范围为185～265V，输入电流总谐波失真(THD)2V，则履行关闭保护；四是过温度保护，只要IC2结温TJ>165℃，则进入故障保护模式。在故障保护模式，振荡器截止，半桥电路停止工作，功率开关S2、S3均被关断。



4 结语

本文介绍的32W/T8荧光灯数字调光DALI电子镇流器，使用了微控制器PICl6F628。微控制器在调光镇流器控制器IR21592与DALI之间充当一个界面。数字调光DALI电子镇流器设计方案包括基于L6561控制器的PFC升压电路和基于IR21592控制器的镇流器电路，同时还包含PICl6F628微控制器和为连接DALI的光耦器隔离电路。这种数字调光电子镇流器的调光范围为1％～100％，并具有完善的安全保护功能和高效率与高功率因数。
