新型语音识别电路AP7003及其应用

时间:06-24 来源:互联网 点击:
1 AP7003简介

AP7003是一款新型、低成本语音识别专用集成电路,内置有麦克风放大器、A/D转换器、语音处理器和I/O控制器,经预处理后可识别12组不同的字词,每组1.5秒时长,可连词或单词识别。AP7003包括AP7003-01(由CPU串行控制)和AP7003-02(由按键直接控制)两种型号,且具有高度的I/O可编程性,使用简单方便,可广泛应用于玩具、识别转控、自动答录等领域。

AP7003的功能框图如图1所示。

其主要特性如下:

· 内置麦克风放大器?
· 内置A/D转换器;
· DIP40双列直插式封装;
· 识别12组1.5秒时长字词;
· I/O口具有2个普通输入、4个触发输入、2个输出口(分别有4个和12个输出)、2个LED驱动;
· 指令优化以方便用户使用;
· 2.4V~4.5V工作电压,且具备低功耗模式。

2 AP7003功能说明

AP7003具有两种工作模式,即录音模式和识别模式。在使用识别模式之前,应先将目标词录入芯片内。AP7003内有12个存储体用于存储12组不同的字句,每个存储体可存储1.5秒时长的字词,可通过键盘或按程序编制的顺序选择存储体录入及存放目标词。语音可通过外部麦克风或其它媒体录入芯片内,经内部处理后以不同的数字特征信号保存于存储体中。

目标词录入芯片内后即可将工作模式转换到识别模式,工作时芯片将当前语音与事先已录入存储体的目标词语音相比较,如果有语音特征相匹配,则在芯片的相应输出端口输出高电平或低电平。需要时可以将芯片编程为省电模式以节省电能,当有按键信号时芯片将被唤醒。

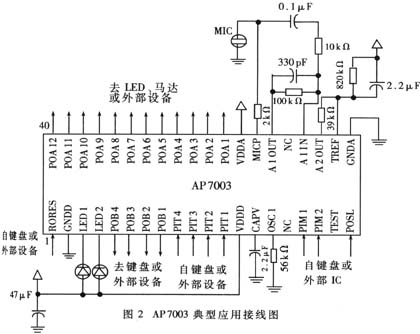

AP7003采用DIP40封装,引脚功能如表1所示,其典型应用电路如图2所示。


表1 AP7003引脚功能说明

引脚号 引脚名称 功能说明
1PORES清除A输出口(POA)输出状态,高有效
2GNDD数字地
3LED1驱动LED,低有效,可编程用于指示语音录音的状态
4LED2驱动LED,低有效,可编程用于指示语音识别的结果
8~5POB1~POB4B输出口,可编程用于键盘驱动识别的结果
12~9PIT1~PIT4低脉冲触发输入,内部有上拉电阻,可编程用于键盘输入
13VDDD数字电源
14CAPV通过电容接地,对内部电压进行滤波
15OSC1振荡频率控制,通过56KΩ电阻接地
17、18PIM1、PIM2普通输入引脚,可编程用于芯片工作模式控制:PIM1=1时,芯片具有识别功能;PIM2=1时,A端口可以输出。反之不能 进行识别或A端口不能输出
19TEST测试端,芯片出厂时测试用
20POSL对A输出口有效电平进行选择:高时A口高有效;低时A口低有效
21GNDA模拟地涑隹谟行У缙浇?
22TREF语音输入门限控制端
23A2OUT第二级放大器输出端
24A1IN第一级放大器负输入端
26A1OUT第一级放大器输出端
27MICP电子麦克风电源供应端
28VDDA模拟电源
29~40POA1~POA12A输出口,可编程用于语音录入/语音识别对的存储体指示
16、25NC未用引脚

3 AP7003-01的应用

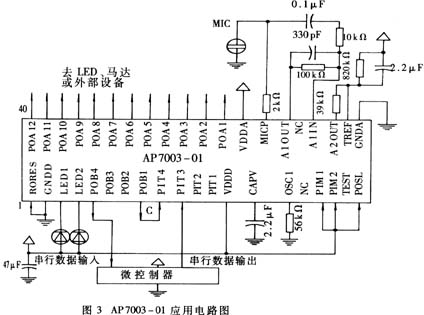

AP7003-01可通过串行口与微控制器连接,应用图如图3所示.

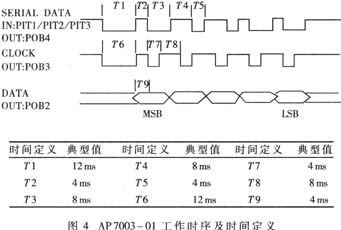

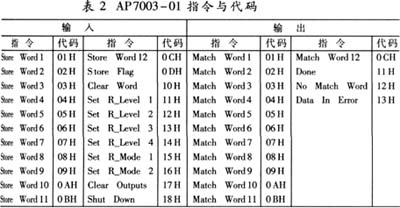

AP7003-01共有22个输入指令和15个输出指令,如表2所示。AP7003-01工作时序及时间定义如图4所示。



系统上电后必须先给AP7003-01发清除指令Clear Word以清除12个存储体内的内容,然后发出一个存储指令(Store Word1~Store Word12之一)将目标词录入芯片相应的存储体内。当LED1有效时?表示芯片准备好录入目标词。通过指令Set R_Model或Set R_Mode2可选择两种识别模式:Set R_Model为单词识别模式,该模式下识别操作完成后?芯片进入省电状态以等待新的指令;Set R_Mode2为连词识别模式,该模式下识别操作完成后芯片返回语音录入状态。

进入语音识别状态前必须通过指令Set R_Levell~Set R_Level4设置识别时要求的匹配度,Set R_Level4要求匹配程度最高,而Set R_Level1最低,可以根据经验设定为中间某一个值。跟在一个Store Word1~12指令之后的Store Flag指令将前面录入的语音存入指定的存储体以作为目标词。Clear Outputs指令用于清除A端口输出状态(POA1~POA12)。Shut Down指令将芯片转入关闭模式以节省电能。
当数据格式或时序出现在串行数据(SERIAL DATA)输入口PIT3、PIT2、PIT1时,芯片将发送错误代码到串行数据输出口POB4,同时将数据、时钟发送到串行数据输出口POB2、POB3。

指令Store Word1~12、Store Flag、Clear Word、Set R_Level1~4和Clear Outputs执行完成后芯片将输出一个Done代码。芯片每次执行完语音识别后,输出一个匹配指示代码(Match Word1~Match Word12或NO Match)。当有一个语音匹配时,LED2有效,如果PIM2被拉高(端口A使能),则A端口相应的引脚变为有效。如果PIM1引脚被拉低,芯片的语音识别功能被禁止。

4 AP7003-02的应用

AP7003-02可以单独使用,无需控制器,适合于用键盘直接控制。芯片有8键控制和12键控制两种键盘操作模式,如图5所示。各键及其功能见表3(a)、(b)。
