基于DSP的微波着陆信号处理系统设计

3 系统的硬件实现

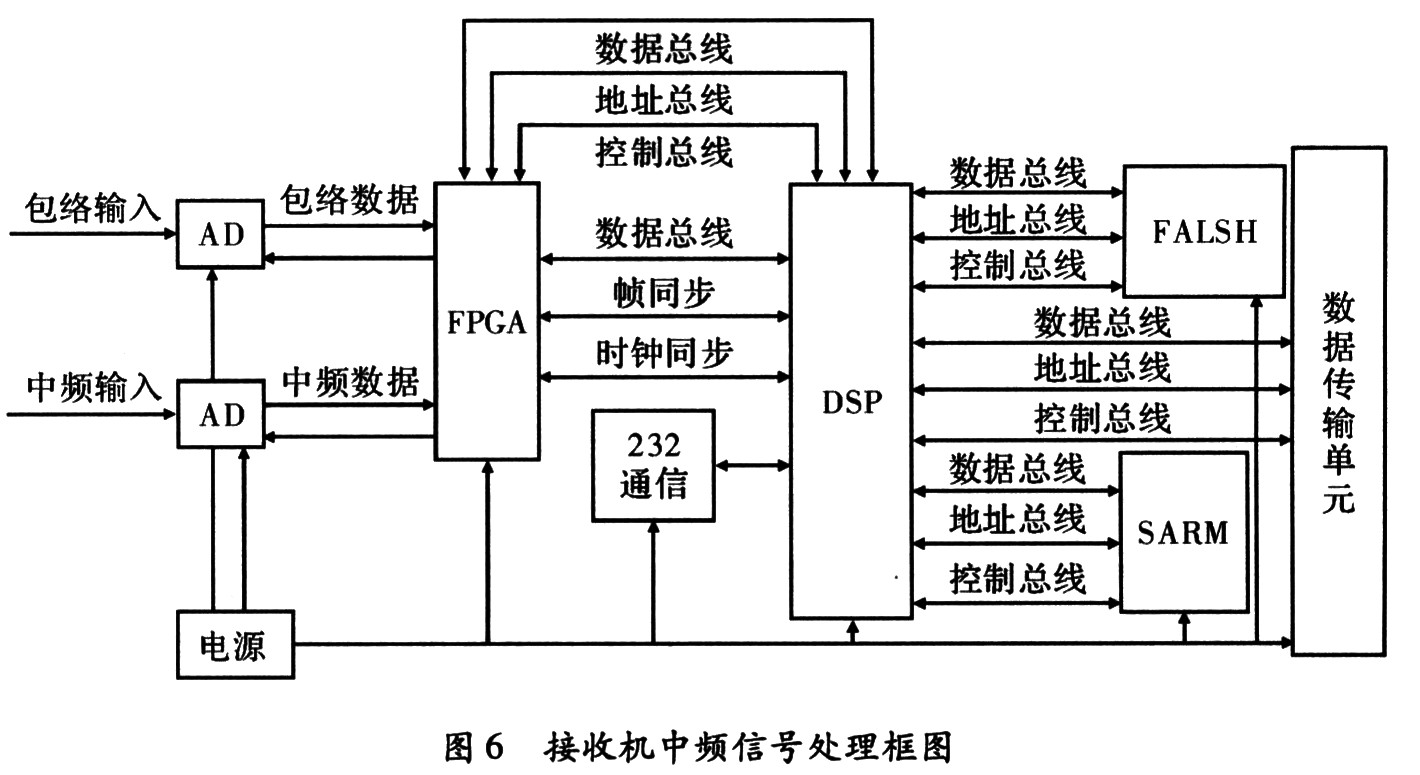

系统使用ADI公司的新一代定点DSP—BF532作为系统的信号处理器。使用Altera公司的Stratix系列FPGA及高速AD实现中频采样，同时担负部分微波着陆信号的处理任务。DSP通过其内部的PPI(并行外设接口)接口与FPGA进行采样数据的交换，同时通过DSP的数据总线协调FPGA的工作。与飞行控制系统的数据通信则通过数据总线和地址总线的方式进行。同时设计了RS232通信单元，用于系统的调试及系统正常工作时设置系统参数。DSP采用外部并行Flash引导方式，Flash通过数据总线及地址总线连接到DSP系统中。考虑到系统的程序代码量比较大，所以设计了外部SRAM单元，DSP的部分程序放置到外部的SRAM空间中，中频采样回来的数据则放在DSP内部的SRAM中，这样做可以更好地发挥DSP的数据处理能力，提高系统的实时性。在电源的设计中，模拟电源与数字电源独立。为了降低系统的功耗，数字系统电源采用开关电源。为了提高模拟系统数据采集的精度及稳定性，模拟部分电源则采用线性稳压电源实现。接收机的中频处理系统具体实现框图，如图6所示。



4 结束语

  通过对微波着陆系统的分析，以及对DPSK解调的仿真。分析结果及仿真结果表明，使用自适应滤波解调原理对微波着陆系统信号进行解调是行之有效的，能够取得良好的解调效果。同时对微波着陆接收机的结构设计，利用先进的DSP技术简化了传统的微波着陆信号处理方案。为微波着陆系统的设计提供了一种新的途径。
