用89C51单片机控制红外线通信接口电路设计

2．3 数码显示部分

在系统中，选用一个双七段数码管来显示发送和接收的数据。数码管采用DPY双位七段共阳数码管。高位的共阳极是lO脚，低位的共阳极是5脚。由单片机的P O口控制数码管的阴极，P2．6，P2．7口分别控制数码管的高位和低位，当P2口输出数位“0”时，相应的三极管导通。根据PO口输出不同数位，数码管显示不同的数字，当P2口输出数位“l”时，三极管截止，数码管不显示。

2．4 发光二极管显示部分设计

有8个发光二极管与单片机的P1口相连，二极管的正极与电源正极相连，负极串联一个电阻与Pl口相连，给Pl口送低电平就得到不同的显示状态。

2．5 按键部分设计

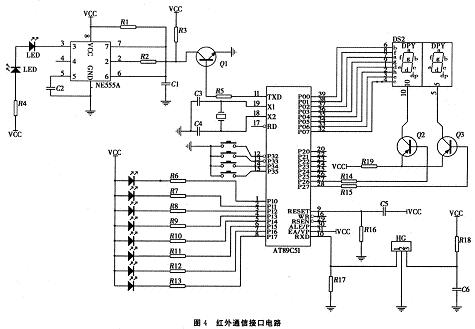

有四个按键与单片机的P3口相连，按键的一边接地，另外一边与单片机的P3．2、P3．4、P3．5口相连。单片机控制的红外通信接口电路的整体图如图4所示。

其工作过程：单片机通过TXD发出串行数据，通过由NE555构成的多谐震荡电路产生38 kHz脉冲序列作为载波信号，通过红外发射管将信号以950 nm的红外光束发出，红外接收模块TOSPl738将接收到的光脉冲转换成电信号，再经过发大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号后输出到单片机的RXD口。单片机对接收到的数据进行处理，将相应的数据显示在数码管上。这样，一个单片机控制的红外通信系统就实现了通信。

为了保证红外接收模块TSOPl738接收的准确性，要求发送端载波信号的频率应尽可能接近38 kHz，因此在设计脉冲震荡器时，要选用精密元件并保证电源电压稳定。还有，发送的数位“O”至少要对应14个载波脉冲，这就要求传输的波特率不能超过2 400 bps。

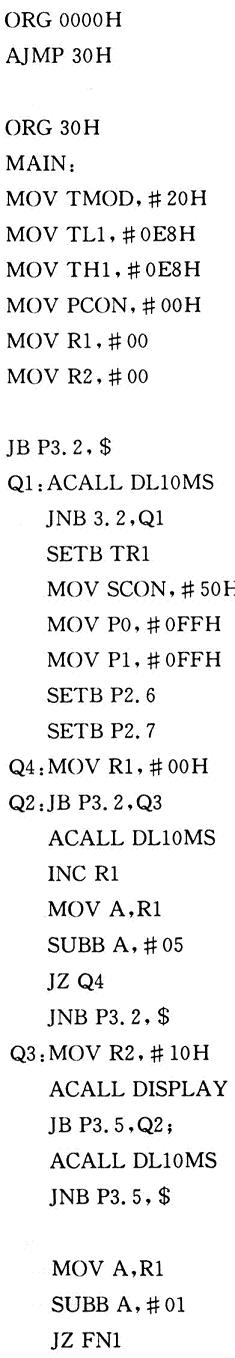

3 单片机控制的红外通信的主程序

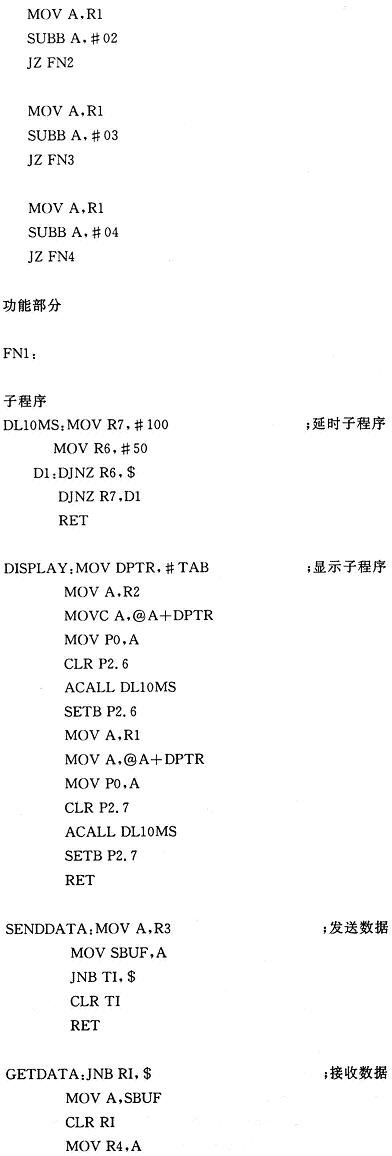

P3．2为开始键．也为功能选择键，P3．5为功能确认键

4 结束语

单片机控制的红外通信系统具有硬件电路简单、成本低廉、编程方便、通信可靠性高等优点，实现了通信双方非接触的数据，在遥控、遥测等应用场合得到广泛应用。
