一种基于LabVIEW的存储器检测系统的研究

3.3 测试程序

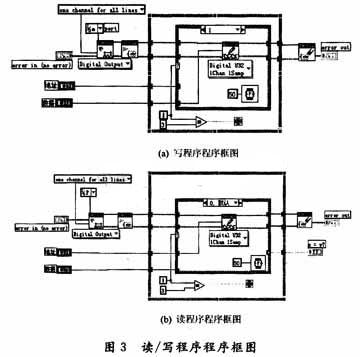

对存储器测试时采用March算法。March 算法的特点是向存储器顺序地写入和读出数据，通过分析数据判断存储器的故障。因此在测试程序的编制过程中，数字信号的输入／输出较为关键。图3是读／写操作的程序框图。根据适配器的实际方案，数据的输入／输出在设计时也有一定的要求。向存储器写数据时分为三个步骤：向锁存器写地址，向锁存器写数据，锁存器和状态输出。读取存储器的数据分为4个步骤：向锁存器写地址，锁存器和状态输出，检测数据输出有效信号，读锁存器数据。实际应用时，可以根据不同的芯片，设置不同的延迟时间，以满足读／写周期的要求。



3.4 数据库设计

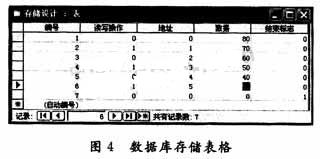

软件设计时，采用主控程序与测试信息分离的思想，通过数据库来存储测试信息。数据库采用比较常用的数据库Access。测试时，根据不同的测试算法，将不同测试数据编绘到数据库中。测试时主程序通过 SQL语言对数据库进行调用，控制数字信号的输入／输出，从而实现测试内容的可扩展性。根据March算法的规则，设计数据表时，要设计编号、读／写操作、地址、数据和结束标志5列。编号用来实现March算法的顺序执行；读／写操作用于主程序中判断数据的读／写操作；地址用于存储地址信息；数据用于存储数据信息；结束标志用于结束本算法的测试。数据库存储表格如图4所示。第一行表示第一次读／写操作，向0地址写入数据80。



4 结语

采用NI系列PXI板卡及灵活方便的LabVIEW软件平台，构建了一套某装备存储器的检测系统。通过数据库实现了测试算法与测试程序的独立性，可以根据不同的March算法进行测试。实验结果表示，该系统具有自动测试性强，容易操作，可扩展性强等特点，有效提高了对某装备存储器的测试效率。
