具速度和低相位噪声优势的信号发生器

这种独特架构的计算结果如何？Panther 2500系列信号发生器能够提供卓越的闭合相位噪声性能(图3)，在10-GHz载波偏移100 Hz和1 kHz处分别小于-84 dBc/Hz和-104 dBc/Hz，在相同载波偏移10kHz和 100kHz处小于-111 dBc/Hz。从100 MHz到 20 GHz频带的谐波小于-55 dBc，20 GHz以上小于-30 dBc。非谐波杂散量在10 GHz小于-64 dBc，从10 到 20 GHz小于-60 dBc，20 GHz以上小于-54dBc。

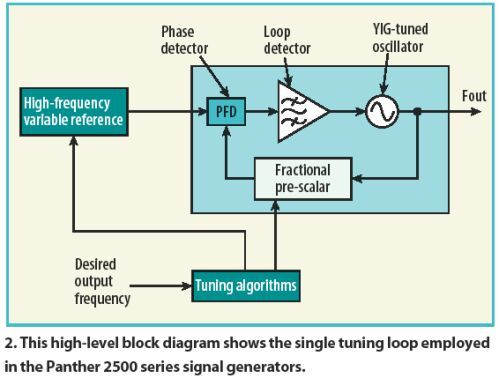

在Panther 2500系列信号发生器中，YIG振荡器的输出由参考环路监控。参考环路具有被锁定在10MHz(内部或外部)的100 MHz恒温控制晶体振荡器 (OCXO)。PLL控制YIG振荡器的频率，故输出频率具有和参考振荡器相同的精度和稳定性。如果参考晶体振荡器的稳定度规格为3 × 10-8/每日，则在最后一次校准之后1 GHz处的最坏情况频率误差将测得为900 Hz。Panthers发生器具有高稳定性OCXO参考源，其日老化率小于5 × 10-10，温度稳定度优于2.5 × 10-8/°C。通过采用更好的外部10-MHz或100-MHz参考源，可以提高精度。

对于1 GHz的频率步进，Panther 2500系列信号发生器的振幅和频率转换时间小于550 ?s。特别是在高吞吐量测试中，比如天线测试和雷达截面 (RCS)测量，若可以利用分析设备，这种转换速率可以大幅减小测试时间。利用该公司的Automation XpressPC机软件(每个发生器都配备有)，可能获得1-ms 的CW频率和功率转换时间以实现更快速的测试和更大的设备吞吐量。

这些发生器在8到20 GHz范围提供了+20 dBm的平均输出功率(图4)。通过增添一个90-dB的可编程步进衰减器(step attenuator)，可以加强输出功率控制。这些发生器可以把功率级调节降低到20 GHz以内-110 dBm，40 GHz以内-100 dBm，以精确控制输出功率。此外，利用内置的自动电平控制(ALC)电路，在100kHz到20 GHz频率范围，0 dBm信号的电平测量精度优于±0.5 dB， 20 GHz到 40 GHz范围优于±1.0 dB(图5)。

此外，2500A系列还包括有外部ALC功能性、DC FM和相位调节功能。外接ALC使2500A能够根据负载和测试的条件自动补偿自己的输出到给定电平。若2500系列的输出通过一根线缆或其他设备连接到某个设备上，会造成显著的驻波或信号衰减，这时一般会使用外部ALC功能。比如，行波管(TWT)的制造和测试中即有这类应用。由于这些真空器件的电压驻波比(VSWR)变化非常大，外部ALC可用来补偿TWT的输入变化，否则TWT可能只有几分贝。利用DC FM，操作人员可以通过外部控制来精细调节Panther 2500信号发生器的输出频率。这种相位调节功能可以对信号的输出相位进行调节，在必须对测试信号的相位(或频率)进行精细调节的应用中尤其有用。

最后，为易于使用，Panther 2500系列发生器的前板菜单被简化，使操作人员的效率得以提高。软屏(soft screen)和菜单层的数量被减至最少，从而简化了目录，更便于操作。所有的Panther 2500系列发生器都附带有Automation Xpress PC软件，这种软件是专门编写来改善用户手动操作的交互性能，以及提高ATE编程效率的。该软件采用广为人熟知的Microsoft Windows环境来简化复杂的ATE任务。通过业界领先的应用软件，比如Microsoft Excel 或 Notepad，工程师们能够在数秒内创建、管理并下载复杂的列表。Automation Xpress软件带有高速编程接口，可以大大加快执行速度。Panther 2500系列的自动编程器功能可确保在手动配置信号发生器期间，产生的ATE任务队列无错误。
