LabVIEW在空调测试台集中测试中的应用

3. 系统优势a. 软件开发优势

客户以前也委托其他单位采用VB，Delphi开发过数套针对某一固定台位的测试程序。每个台位软件开发时间均在数月以上，并且功能上很难满足客户不断变化的要求。本套系统软件针对整个工厂中所有空调测试台位测试，可以应用在大多数台位上。在开发时间从原来的数月减少到数周，并及时根据客户的需求变化，不断更新功能模块。

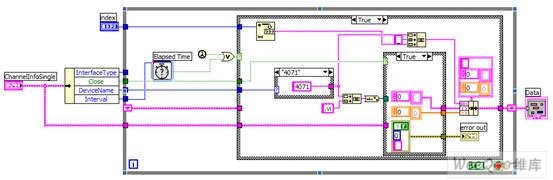

图3 Plug-in

数据采集程序将每个设备的驱动程序做成插件（Plug-in）的形式，以后如有新的测试设备加入，只需要按照固定的输入输出模板进行编写后，放入到指定的插件目录（Support\Plug-in），即可实现新的测试功能。插件形式采用了VI Server技术，通过调用插件目录中的设备驱动VI，按照固定模式写入设备采集参数，即可输出得到采集的数据。



图4 VI Server

通过利用TCP/IP通讯，轻松实现网络采集分析。过去传统数据采集一般利用GPIB，RS232/485等传统现场总线的方式，很难实现远距离的数据采集功能。通过利用LabVIEW中VISA对TCP/IP的支持，结合现代工厂网络的稳定性增强，可充分实现远距离的数据采集功能。并将此功能拓展，实现整个工厂的试验台的集中监控管理。NI Example中自带TCP/IP通讯，如下所示：

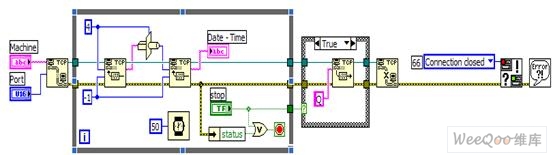

图5 TCP/IP Server Block Diagram



图6 TCP/IP Client Block Diagram

可以基于以上例程，并利用以下通讯策略开发了TCP/IP通讯：



图7 TCP/IP Server TCP/IP Client

用户界面方面，LabVIEW集成了大量漂亮的控件，可根据用户需求现场及时调整，快速获得用户的反馈，减少开发时间，并能制作出漂亮的符合用户需求的界面。如下图所示：



图8 测试界面

b. 硬件开发优势

过去传统测试设备往往十分笨重，占用大量测试空间，运输也十分不便，通讯均基于GPIB、VXI、RS232/485等传统方式，采样率较低，很难满足现在大数据量快速采集的要求。采用NI PXI方案后，由于PXI体积小，减少了许多占用空间。并且PXI总线通讯速率较高，例如采用了PXI-4071 数字万用表/数字化仪/示波器+PXI-2503 矩阵/复用器方案后，PXI 4071可达到1.8 MS/s采样率，PXI-2503最快可实现200Cycle/s的切换速率，采集一圈下来所需时间在毫秒级，但传统设备采样一圈下来往往需要数秒的时间，已不能满足大数据量快速采集的要求。



图9 现场图片

通过图1和图9可以看出，通过引入了LabVIEW和NI硬件后，在硬件的安装调试都更加方便。与传统的测试设备相比，还需要另外添加转换设备才能完成这些工作。而使用NI硬件并结合LabVIEW及相应工具包和通讯模块后，能快速建成实现集中测试、远程监控的数据管理系统。

通过这些优势的比较，可见LabVIEW和NI的硬件在空调测试行业有着广阔的应用空间。以改变传统的测试方式为先进的虚拟仪器测试方式。

结论通过利用NI的LabVIEW软件，我们可以根据客户的需求快速定制出符合要求的软件产品。这与传统的开发方式相比，不仅提高了编程效率，而且也节省了客户交流时间，提高了交流的效率，让我们能更好的为客户提供符合要求质量过硬的软件产品。硬件上通过LabVIEW与NI硬件的无缝结合，节省许多硬件开发时间，过去要为一块板卡或模块写软件驱动是一项十分耗时的工作，需要大量的调试工作。而且稳定性也得不到很好的保证，采用NI的硬件后，稳定性有很大的提升，开发时间减少，采样点数和采样速率也大为提高。可以预见LabVIEW和NI硬件在工业测控方面必有更加广泛和深入的应用。
