基于LabVIEW的气体微流量测量虚拟仪器的开发

虚拟仪器的软件设计及实现

系统软件采用模块化设计，可将不同测量内容设计成单独的功能模块。由主界面程序构成结构框架，各子模块分别完成一定的功能，在主界面程序或其它的子程序中调用。各功能模块间的独立性较强，一般都可单独调试、修改和移植。所以整个系统软件层次清晰、易于理解、便于修改、利于开发新功能。系统软件由气体压力的数据采集模块、温度的数据采集模块、活塞位移的数据采集模块、电机驱动和转速控制模块、压力补偿程序模块、测量数据的存贮和显示模块组成。图3为采用LabVIEW6.1开发的气体微流量测量虚拟仪器主界面。



图3　气体微流量测量虚拟仪器主界面

不确定度分析

整个仪器的不确定度由以下部分合成，现分别阐述。

压力的测量不确定度

压力由电容薄膜规测量。根据国防科工委真空计量一级站对电容薄膜规的校准结果，压力测量的不确定度为0.8%。

活塞位移和时间的测量不确定度

位移由编码器测量。编码器每输出4096个脉冲，活塞前进2mm，其分辨力为0.5μm。流量测量中活塞的最大行程为36mm(对应73728个脉冲)。将活塞移动位移设定为73728个脉冲(即36mm)，测量编码器实际输出的脉冲数为73726。由测量结果可知，活塞位移的测量不确定度为  △L/L=(2×2)/(4096×36)=0.0027%  时间的测量直接取自工控机的时钟，其精度为0.001.s。在测量流量时，流量的有效测量时间大于100s。这样，时间测量的不确定度小于0.001%。

变容室温度的测量不确定度

Pt100铂电阻温度传感器的测量精度为0.1K，实验室的温度约为23℃，则温度测量的不确定度约为0.04%。

恒压控制效果

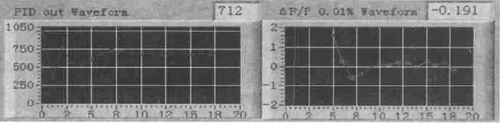

在参考室中充入104175Pa的N2，设置好各PID控制参数，通过小孔将流量引入双球校准系统，进行恒压调节。图4为PID调节结果。



图4　恒压控制效果图

由PID调节结果中知，变容室和参考室之间的压力差被控制到变容室压力的±0.004%之内，加上参考室内气体压力的静态波动(约为0.005%)后，变容室内气体压力的波动约为0.0.%。从以上的实验结果可知，整个流量计的相对合成标准不确定度为



该不确定度远小于流量计的设计指标(2%)。

结束语

在该系统的设计中，通过选用高精度的测量元件和先进的测控方法，提高了流量的测量精度，延伸了流量的测量下限。虚拟仪器技术的应用，使气体微流量测量系统具有人性化的操作界面与易于操作的特点，提高了该系统的自动化程度、可靠性和维护性。
