无烦恼，高增益：构建具有纳伏级灵敏度的低噪声仪表放大器

SPICE仿真

SPICE电路仿真虽然不能代替原型制作，但作为验证此类电路构想的第一步很有用。若要验证此电路，可以使用ADIsimPE仿真器和AD8428 SPICE宏模型仿真两个器件并联时的电路性能。图3中的仿真结果表明该电路的表现与预期一致：增益为2000，噪声降低30%。

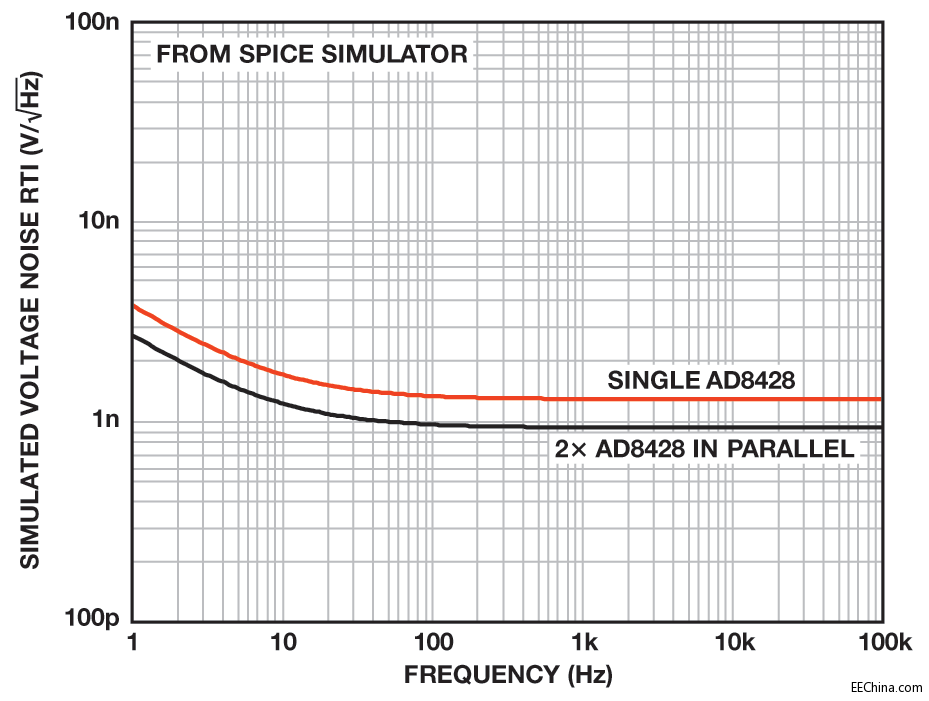

图3. SPICE仿真结果

测量结果

在工作台上测量四个AD8428组成的完整电路。测得的RTI噪声频谱密度为0.7 nV/Hz (1 kHz)，0.1 Hz至10 Hz范围内具有25 nV p-p。这比很多纳伏电压表的噪声都要更低。测得的噪声频谱和峰峰值噪声分别如图4和图5所示。

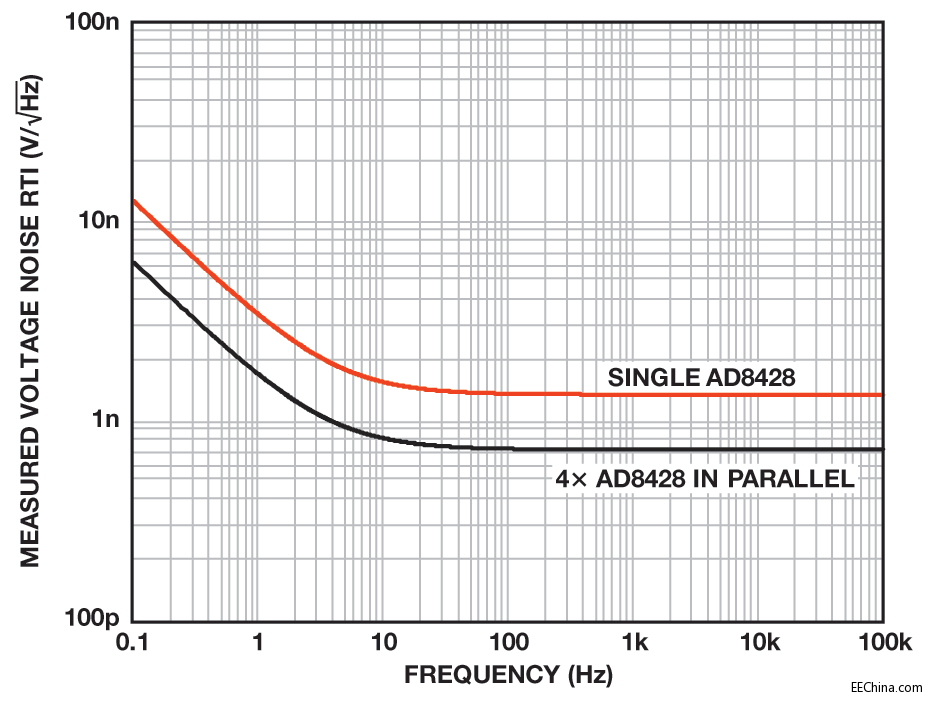

图4. 图1中电路的电压噪声频谱测量值

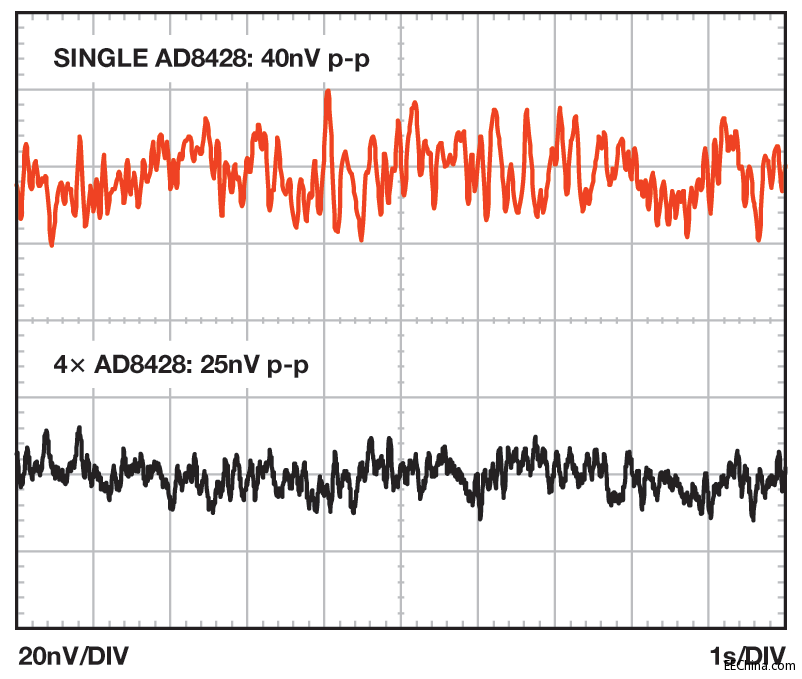

图5. 图1中电路测得的0.1 Hz至10 Hz RTI噪声

结论

纳伏级灵敏度目标非常难以达成，会遇到很多设计挑战。对于需要低噪声和高增益的系统，AD8428仪表放大器具有实现高性能设计所需的特性。此外，该器件独特的配置允许将这个不寻常的电路加入其纳伏级工具箱内。

参考文献
MT-047指南：运算放大器噪声。

MT-048指南：运算放大器噪声关系：1/f噪声、均方根(RMS)噪声与等效噪声带宽。

MT-049指南：单极点系统的运算放大器总输出噪声计算。

MT-050指南：二阶系统的运算放大器总输出噪声计算。

MT-065指南：仪表放大器噪声。
