宽带低EVM直接变频发射机
时间:02-26
来源:互联网
点击:

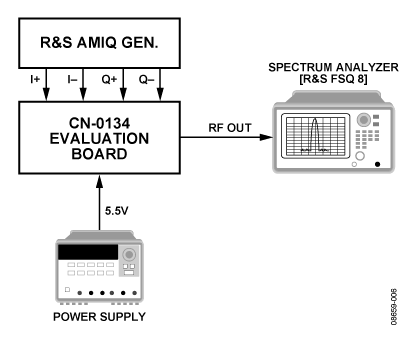

图6. EVM测量设置(原理示意图)
邻道泄漏比(ACLR)衡量相邻通道的功率与主通道功率的关系,用dBc表示。
LO相位噪声和调制器的线性度是ACLR的主要影响因素。ACLR测试设置与EVM测试设置大致相同,只不过同轴滤波器位于AD9788 DAC板的I/Q输出端,以便减少混叠产物。
| 频率(MHz) | 复合EVM,无LO滤波 | 复合EVM,有LO滤波,滤波器C | 调制器输出功率(dBm) |
| 2140 | 3.50% | 1.80% | −7 |
| 1800 | 3.40% | 1.50% | −7 |
| 900 | 3.30% | 0.90% | −7 |
表3. 单载波W-CDMA复合EVM结果:ADF4350 RF输出端有滤波器和无滤波器两种情况对比
(根据3GPP规范测试模型4测量)
以差分方式驱动ADL5375 LO输入,除了可以改善边带抑制和EVM之外,还具有性能优势。与单端LO驱动相比,调制器OIP2性能可以提高2 dB至5 dB。请注意,多数外部VCO仅提供单端输出,因此ADF4350采用差分输出优于使用外部VCO。

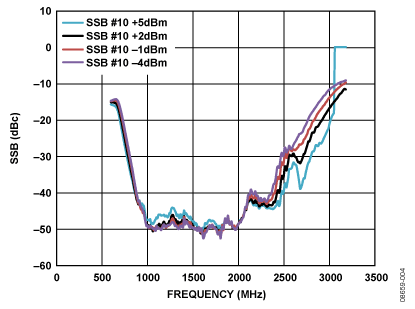

图7显示使用850 MHz至2450 MHz滤波器(滤波器b)的边带抑制结果。
宽带低EVM直接变频发射机 (CN0134)
图7. 850 MHz至2450 MHz滤波器b的边带抑制结果

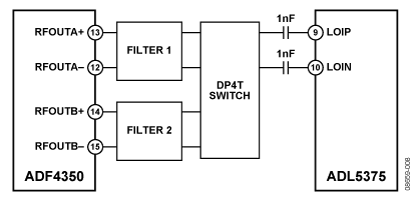

常见变化当单个滤波器无法完成所需的宽带操作时,可以使用ADF4350的辅助输出,在两种类型的滤波器之间切换。图8显示了这种情况:使用一个RF双刀四掷开关(DP4T)选择滤波器1或滤波器2的差分输出。
宽带低EVM直接变频发射机 (CN0134)
图8. 利用ADF4350的主输出和辅助输出实现滤波器切换的应用图
