同步采样A/D转换器AD7262原理及应用

3．2 软件设计

AD7262内含6个寄存器，分别是A／D转换器的结果寄存器、控制寄存器、A／D转换器A和B的内部失调寄存器、A／D转换器A和B通道的外部增益寄存器。控制寄存器共有12位，其中，RD3～RD0是寄存器选择位。

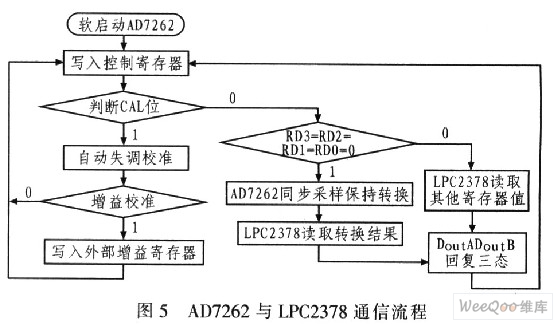

由于LPC2378和AD7262都兼容SPI接口，两者的编程只需按照时序图进行即可。此外LPC2378还有许多其他类型接口，所以便于实现网络化,详细流程参见图5。



软件设计中需要注意：CAL引脚在CS为低电平前必须至少保持2μs高电平以确保第一个转换周期中校准的准确性。如果在这段时间内，CAL出现低电平，将导致校准结果不准确。但如果继续为高电平，下一个校准转换则是准确的。另外在A／D转换过程中，CAL若出现高电平，转换结果也将不正确。AD7262的校准是在测量过程中，A／D转换前进行的。在测量过程中先校准再采样保持。与编程写寄存器，在时序上要分开。此外使用SPI接口，只有硬件复位是不够的，还要使用软件复位以保证读写数据的正确性。实际应用中，要将数字和模拟部分地线隔离。整个软件部分采用串口读写寄存器完成。

4 结束语

与其他A／D转换器相比，AD7262除了转换速度快、接口简单、低功耗、控制功能较强的特点外，还具有内嵌PGA、自动校准、同步采样等特点，适合于不同信号强度级别的多种电极传感器的信号检测、控制和电机控制系统。目前，该系统已成功应用于物理勘探电法实验仪器中，实现A-B和M-N的电极同步电压测量，效果较好。
