医疗信息通信设计和人体域网络的发展介绍

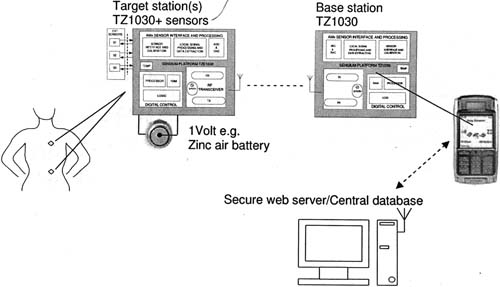

图5 无线人体监测系统结构

4 人体局域网(BAN)

超低功耗收发器和医疗传感器的飞速发展，构建高速、短程的BAN就显得十分迫切。事实上，为了实现这个目标，IEEE802在2007年12月就 立了一个制订IEEE802.15的工作组6(TG6)。该工作组将定义一个人体范围内的短程、无线通信标准。一个备选方案的基本要点是：

MICS频带：402-405MHz(FCC47CFR95.601-95.673子项E);

10个300KHz信道;

自适应频率校准;

25W EIRP;

医疗无线电FCC建议频带：401-402MHz与405-406MHz;

无线医疗遥测服务(WMTS)频带：608/614MHz(TV37频道)、1395-1400MHz、1427-1432MHz;

工业、科学与医疗(ISM)频带：868/915MHz、2.4GHz、5.8GHz。

UWB频带;

RFID链接：135KHz、6.78MHz、13.56MHz(ERC Rec.70-03);

感应链接频带：9-315KHz;

电容性无载波基带传输。

研究人员也在研发BAN用新的物理层(PHY)协议。一种是超低功率UWB信号设计技术，是非相干检测的开关信号，使用截断三角波调制正弦函数作为PHY用脉冲波形。BAN的工作距离范围在2-5米之间，1米距离功耗约为1mW/Mbps。2-5米IEEE802.15.6旨在下列3个应用市场：医疗保健、残疾人援助设施、人体间相互作用与娱乐设施。

5 结语

可备带、可植/侵主的健康医疗器件已大量涌现，如常见的指尖式血氧传感器、腕表型血糖传感器、腕表型睡眠器质测量仪、可植入身份识别组件等，而新一代超低功耗收发器将技术水平提高到一个新的高度，若这些器件只能单独地工作，通信资源就不能充分地利用，因此BAN的研发势在必行。当然，BAN是一种独特的局域网，人体组织对无线电波有吸收作用，因此BAN物理层需要创新的技术，同时还要考虑人体安全性的因素，此外，检测手段技术的多样性也比其它局域网复杂。这些问题有待于解决。
