一种基于电话网络的智能报警系统设计

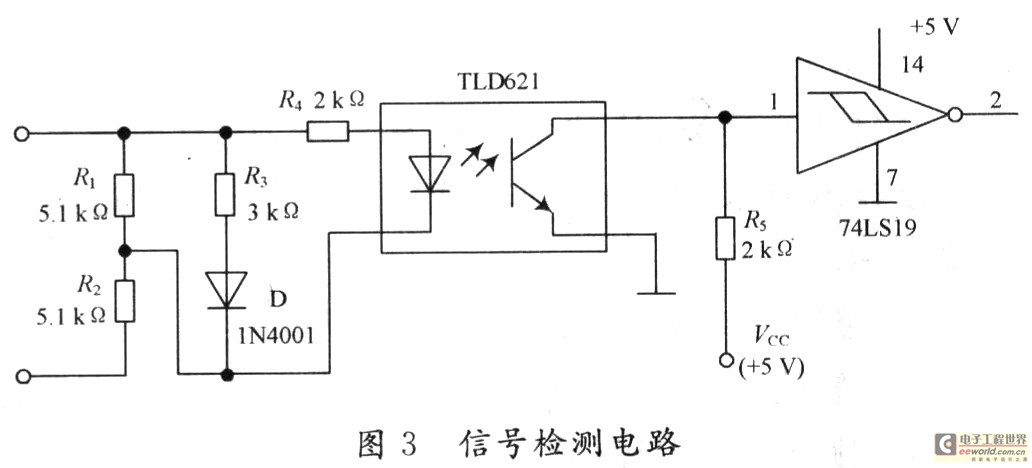

计数时间为5 s，拨号音的计数下限为(450-25)×5=2 125，计数上限为(450+25)×5=2 375，即计数范围为2 125～2 375。同理，忙音的计数范围为1 041～1 212，回铃音的计数范围为425～475，无信号音的计数值应为0。故系统采用不同信号音相邻计数界限的中间值来区分不同的信号音。

3．2 语音录放电路

系统的语音录放电路选用单片机语音录放电路系列集成电路ISD1420，ISD1420为美国ISD公司推出的产品，单片录放时间为8～20 s，音质好。ISD1420采用CMOS技术，内含振荡器、话筒前置放大、自动增益控制、防混淆滤波器、平滑滤波器、扬声器驱动及E2PROM阵列。最小的录放系统仅需麦克风、喇叭、两个按钮、电源及少量电阻电容。在录放操作结束后，器件自动进入低功耗节电模式，功耗仅0．5μW。

电路的放音过程是由单片机AT89C51的P1～P7口给ISD1420的PLAYL口一个高电平，触发电路放音；给一个低电平，停止放音。

3．3 报警信号探测电路

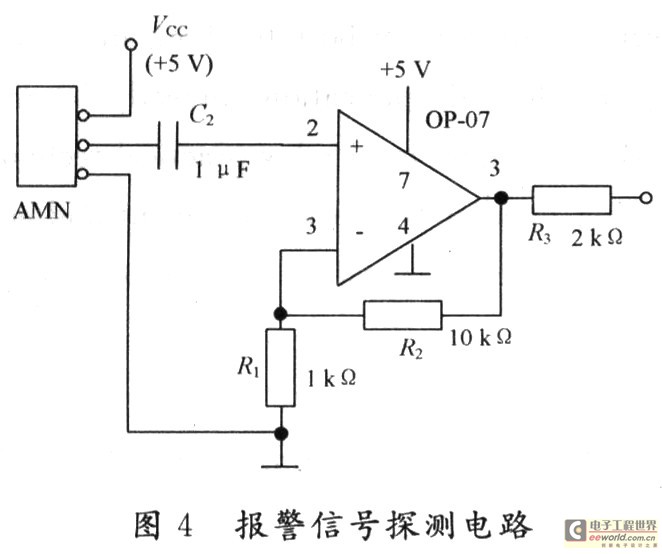

报警信号探测电路如图4所示。本系统选用AMN型热释电红外传感器进行探测。用性能较好的OP-07放大信号，用单电源供电，放大倍数设为10(Au=R2／R1=10)，当有人进入其探测范围时，传感器的2号管脚输出正向电平，经放大后产生报警启动信号送主控制电路。

4 智能电话报警器的软件设计

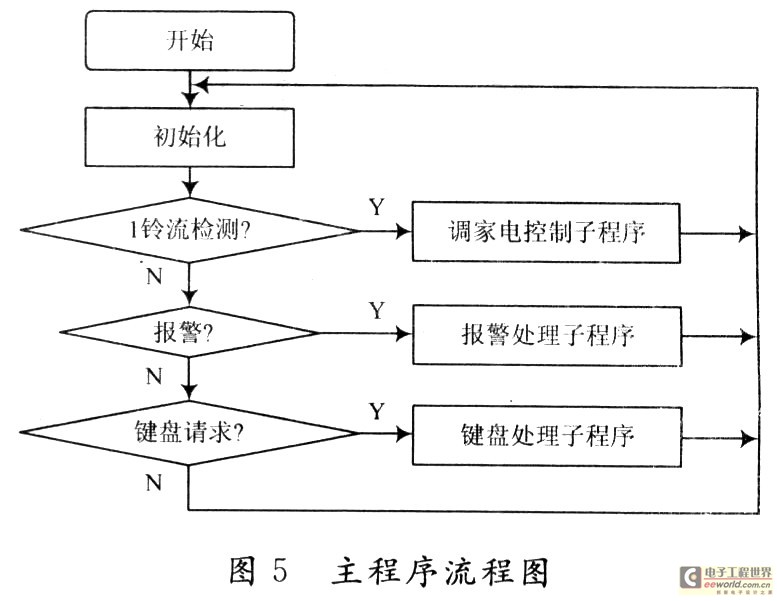

软件部分主要通过汇编语言编程，控制单片机AT89C51的P0，P1，P2，P3口的高低电位从而达到报警目的。首先单片机初始化，单片机AT89C51的P3．2口开始检测报警信号，当P3．2口检测到一个高电平时，表示有报警信号输入，这时P0．0口给出一个高电平信号，使系统的自动摘挂机电路自动摘机，同时拨号电路也处在了拨号状态。如果单片机的T0口记数结果是允许拨号，则P2输出一组电平信号使拨号电路自动拨110报警，否则挂机。当拨号成功后，单片机的P1．7口给一个高电平信号，触发放音电路自动播放预先储存在ISD1420中的报警内容。报警结束后，单片机的P0．0口给一个低电平信号，系统自动挂机，完成整个报警过程。软件流程如图5所示。

5 结 语

经过安装与调试，本电话自动报警器实现了以下功能：

(1)本系统与电话机并联，只在报警期间占用电话线路，报警结束后系统与电话线路脱离，不影响电话机的正常使用，利用公共通信网作传输媒体，只要安装了电话的用户，即可安装此报警器。

(2)本报警器具有自动、快速、准确的特点，当警情发生时，能够自动拨打110，对方摘机后自动播放已录制好的语音报警内容。若遇到对方占线，能自动摘挂机，并能按照拨号、检测、放音的顺序自动循环。

(3)传统报警系统大都存在同时报警争信道问题。而本报警器由于利用公共通信网，此问题得到圆满解决，不会造成混乱，保证报警可靠。

(4)成本低，可以广泛地应用于仓库、商店、家庭的安全防范。
