S3C2410与指纹传感器MBF200的SPI通信

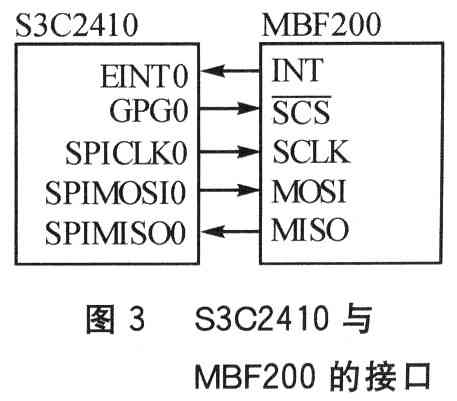

S3C2410的SPI接口操作：通过SPI接口，S3C2410可以与MBF、200同时发送和接收8位数据。串行时钟线与两条数据线同步，用于移位和数据采样。数据传输速率由SPPREn寄存器控制，通过修改预分频值来调整波特率。当GPGO输出为低电平时，向SPDATn寄存器写入字节数据，SPI发送和接收操作就同时启动。

4 软件设计

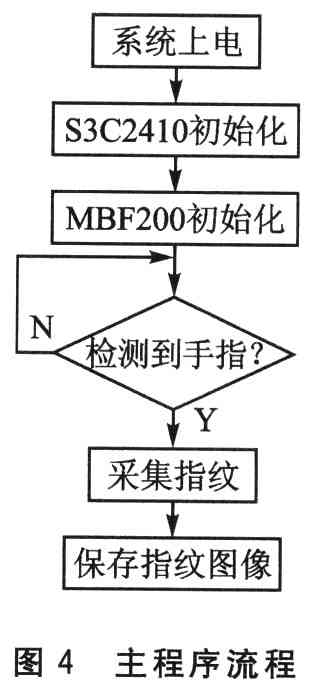

软件设计主要实现S3C2410控制MBF200型指纹传感器进行操作，采用移植性强的C语言在ARM的集成开发环境ADS1．2下编写，主程序流程如图4所示。目标板上电后就对整个采集系统进行初始化操作，包括ARM系统的初始化和MBF200的初始化，对它们进行参数配置。初始化完成后就开始检测指纹传感器上是否有手指，如果有就发生中断，在中断服务程序进行指纹图像的采集，并保存起来。

4．1 S3C2410系统的初始化

任何一个系统启动的最初任务都是硬件的初始化，为后面的应用程序的执行准备好一些基本的硬件环境，包括看门狗和中断的设置、CPU的速度和时钟频率的配置、相关存储器的设置，以及与SPI通信相关的寄存器的设置。部分代码如下：

3．2 MBF200的初始化

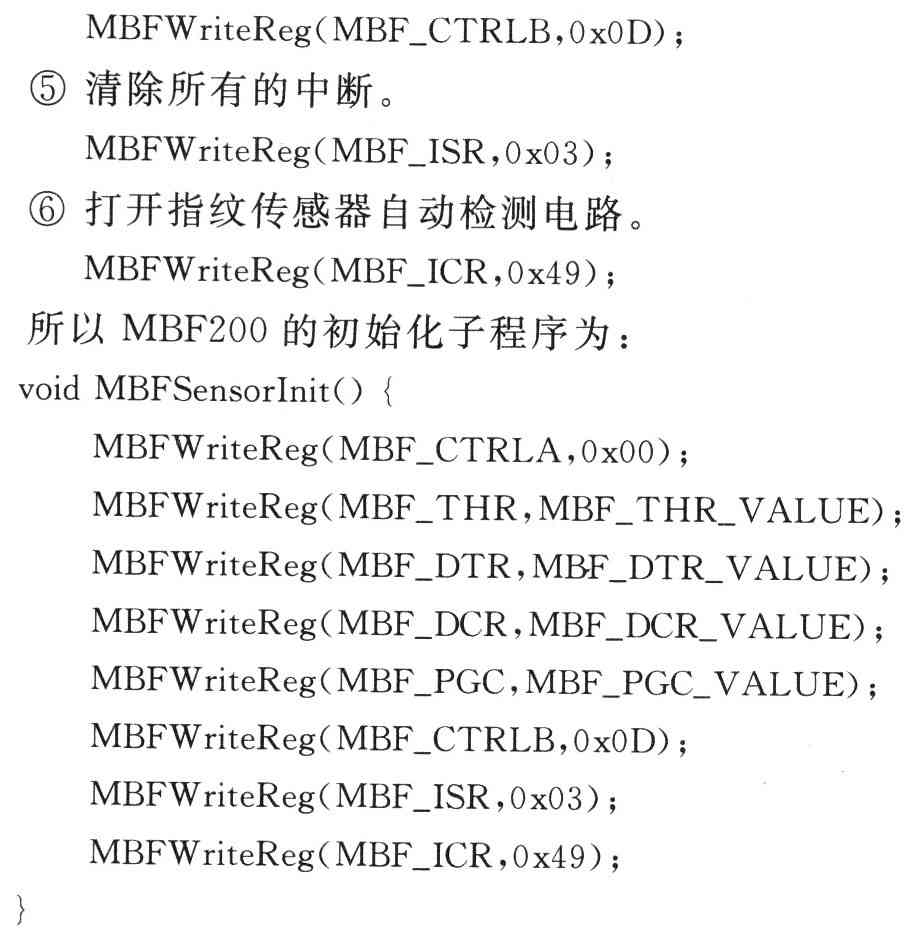

MBF200共有19个寄存器，除了SRA、CIDH、CIDL之外，在指纹采集之前必须对其初始化。

4．3 指纹采集程序设计

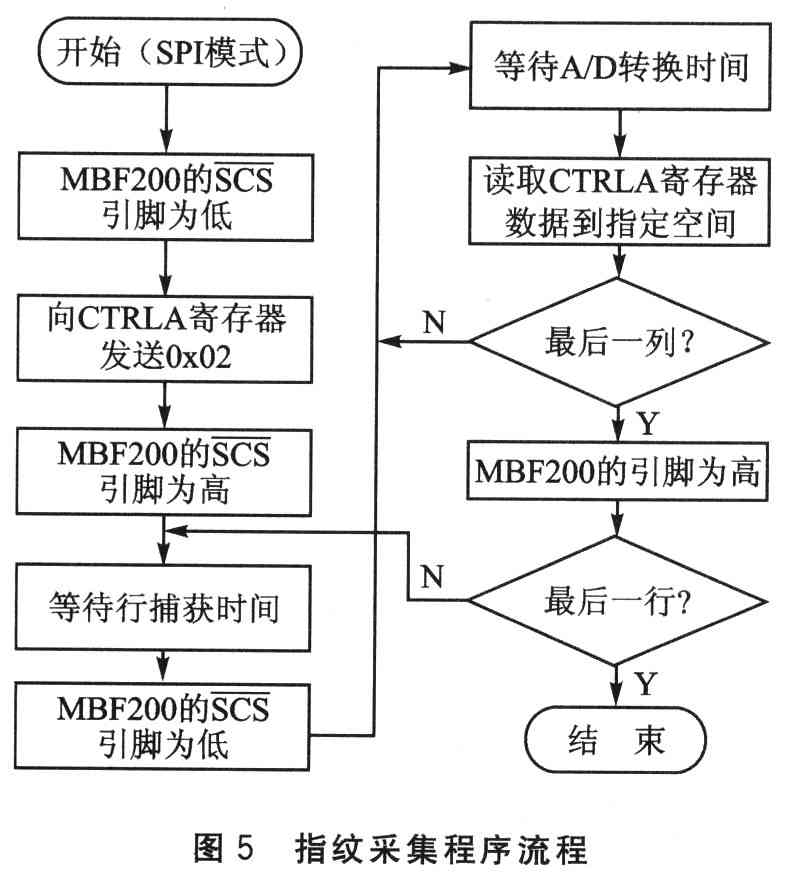

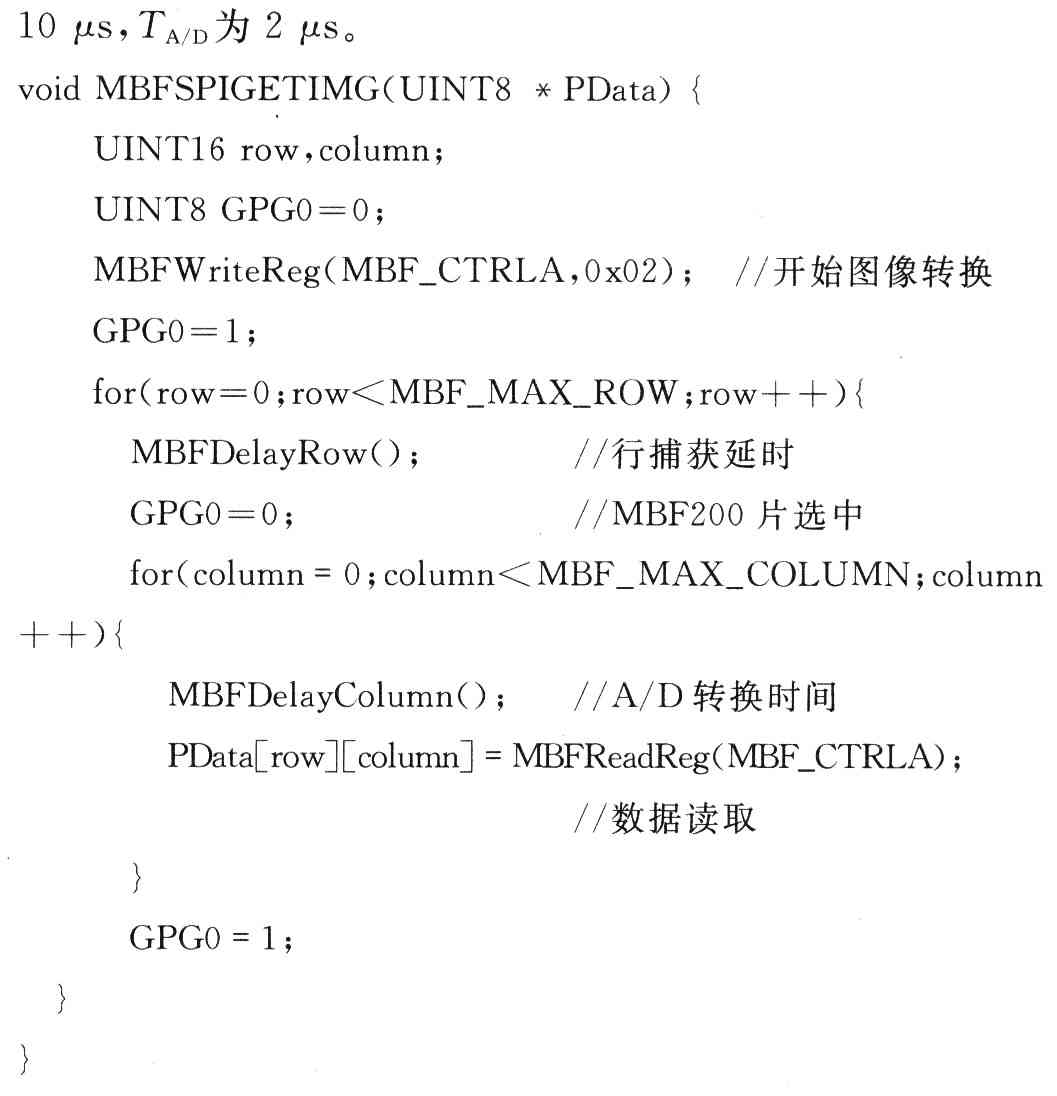

指纹采集工作由检测到手指中断开始，向CTRLA寄存器写入0x02开始整个区域的指纹图像数据采集；行捕获时间和A／D转换时间结束后，读取CTRLA寄存器，即当前像素点的8位数字量数值。每次读取当前像素点的数值后自动进行下一像素点的A／D转换，循环读取CTRLA的值到指定的空间就可以获得一枚指纹图像的数据。指纹采集程序流程如图5所示。

由于MBF200与指纹传感器FPS200的结构和采集原理类似，根据FPS200的行捕获时间和A／D转换时间的算法，可估算出MBF200的行捕获时间TROW和A／D转换时间TA/D。计算方法如下：

其中：TS为传感器时钟周期，DT[6：O]为放电时间常数。由于2个等待时间不易过短，所以估算出丁RROW为

5 结 语

随着信息安全越来越受重视，指纹自动识别系统会有更广阔的应用空间。本文所研究的是指纹识别系统的最前端——指纹采集模块，结合MBF200自身的特点，提出了与S3C2410间的SPI通信方式。这种方式结构简单，使用方便，易于嵌入。
