基于SPI的MAX7221与MCU连接

5 实 验

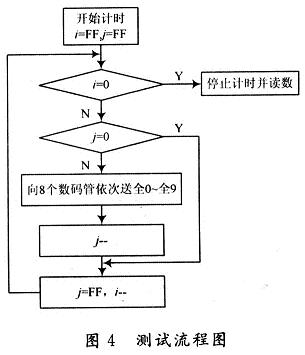

实验中使用上述级联系统的软硬件进行了32位数码管循环显示测试，结果正常。此外，还利用AT-mega128自带的定时器对第一级的MAX7221进行速率测试，流程如图4所示。一共进行20次测试，最终定时器的平均读数为1 430 ms。据此可计算出数据传输的速率

该速率未能达到理论上的8 Mb／s，其原因是进入和退出函数、循环以及对SS的拉低和置高都耗费了MCU的有效时间。可以推断，提高在MCU的频率时MAX7221的SPI传输速率还可进一步提高。



6 结 语

实验证明，MAX7221仅需3线即可通过SPI与MCU连接。这种SPI通信法不但通信速率高，还可用于级联的MAX7221系统，以驱动更多的数码管。
