基于SoC的IPSec协议实现技术

IPSe作为一种实现VPN的安全协议体系，目前已在VPN设备中广泛使用。但是，随着千兆位高速网络的技术发展，对VPN设备在时效性等方面提出了更高的要求。因此，必须从体系结构等方面，研究新的技术方法实现IPSec。在IPSec安全设备中，SoC技术将是一种较好的选择。soC将系统的CPU、I/O接口、存储器、算法、协议处理等模块全部集成到单一半导体芯片上，实现IPSec协议的全部功能，成为构筑IPSec安全设备的核心部件，极大地提高了高速 V。PN网络的安全性、可靠性、时效性以及较高的性能价格比。

1 IPSec协议

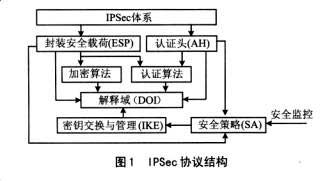

IPSec协议是因特网工程任务组(IETF)针对TCP/IP协议没有安全机制的严重缺陷而专门制定的IP安全标准，用以在IP层实现访问控制、无连接完整性、数据源验证、抗重播、数据加密和有限的业务流机密性等多种安全服务。该标准由一系列协议组成，各协议之间的关系如图1所示。



基金项目：“十五”期间国家密码发展基金密码理论研究课题“密码soc芯片的体系结构和安全性研究”。

有关协议的解释如下：

①AH (Authentication Header)是一个安全协议头，在传输模式下为IP层数据流提供数据完整性、数据源身份认证、一些可选的和有限的抗重播服务。

②EsP (Encapsulating Security Payload)是一个插入到IP数据报内部的协议头，为IP层流量数据提供机密性、数据源身份认证、抗重播以及数据完整性等安全服务。

③认证与加密算法是IPSec实现安全数据传输的核心，其中，加密算法用于ESP，可以采用DES、IDEA等密码算法；认证算法用于AH，可以采用3DES、RC5等算法。
　
④IKE(Internet Key Exchange)是密钥交换协议，用于在IPSec通信双方建立共享安全参数及验证过的密钥，以建立一种安全关联关系。

⑤DoI(Domain of Interpretation)是一个单独的文档，用于存放IKE协商的参数。

⑥SA(Security ASSOCiation)是安全关联协议，是主机、路由器两个应用IPS ec实体之间的一种单向逻辑连接。sA有安全策略库(sPDB)和安全关联库(sADB)，存储了安全策略的具体细节，包括保护的内容、保护的方式、保护通信数据的主体等策略。

2 SoC技术

目前，SoC平台主要用于CSoC、SoPC、EPGA等芯片开发。其中，CSoC称为可配置系统级芯片，一般包括1个处理器内核、可编程逻辑阵列和其它一些通用部件；SoPC是可编程的单芯片系统，如Altera的Nios内核模块；EPGA是以FPGA为主体的SoC芯片。使用这些SoC开发平台，可以充分利用系统级芯片集成度高和性能优越的特点，灵活设计开发各种专用Soc芯片。

(1)开发平台的选择

SoC平台开发套件包括：各种工具与资源软件、可以重构的硬件电路结构验证平台和使用说明书等。其可用软件资源包括：供选用的多种嵌入式处理器核，硬件模块设计语言及其编译器，仿真、综合和布局、布线工具等；设计语言包括HDL、C/C++等。开发平台的选择取决于器件的来源：当选用商品化器件时，可以选择Altera的SOPC开发环境QUARTUSII；当选择自主研发Soc时，应使用相关的专用开发平台。

(2)lP库的选择

IP库的选择应针对器件类型，选择通用的IP核。对安全性要求较高的算法模块，应采取访问控制、抗解剖分析等技术措施；对可变逻辑模块，应采用FPGA，以保证可编程的特点。

(3)芯片结构的选择

SoC的主体部分由CPU和ASIC组成。在设计过程中，芯片结构的选择应从系统应用规划、协议处理速度要求、便于实现、Vetilog HDL编程实现结构化，以及所用逻辑模块的实际结构等几个角度入手。

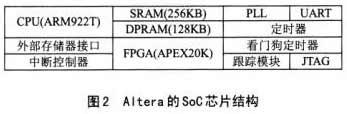

Altera的SoC芯片构成如图2所示。



(4)软硬件系统设计

SoC的基本结构是具有一个成多个微处理器，以及可编程硬件逻辑，因此，在SoC设计中必须进行软硬件的协同设计。软硬件协同设计的技术性很强，它既有SoC设计的灵活性，又有SoC设计中难以揣摩、充满变数的复杂性，将涉及到硬件资源的规划和整个系统性能的实现。

(5)系统集成设计

系统集成设计的关键技术，主要是IP核的无缝连接系统设计和相关的可测试技术，包括紧密耦合、传输特性 、时钟综合和测试接口等。

(6)低功耗管理设计

低功耗设计是对有相关要求的器件进行的一种设计技术，设计中主要通过一些系统状态、桥接控制等来实现。

3 基于SoC的IPSec实现技术

3.1 基本结构

以SoC实现IPSec的多协议模块包括：①IPSec协议输入、输出引擎，是通过协议解析，决定数据流程的处理；②安全关联、密钥交换、密码算法等，其中，安全关联模块为其直接提供所需参数，密钥交换模块用于IKE自动管理的SAD，算法模块是实现IP数据加解密和认证的基本模块；③接口模块，是 IPSec与IPV4/IPv6协议的接口界面。SoC中的CPU核，实施系统管理、策略管理和密钥管理等功能。

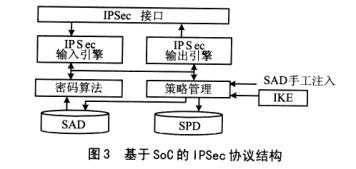

基于SoC的IPSec协议结构如图3所示。



IPSec的主体部分是多协议处理的硬件模块。在SoC设计过程中，应通过优化设计，以满足IPSec的功能和性能要求；采用片上操作系统，以满足设计的灵活性、可继承性和可复用性等IP特性；结合CPU的结构、性能和指令系统，进行软硬件系统设计，以达到各个模块之间的通信 ＞、传输和控制等一体化设计。

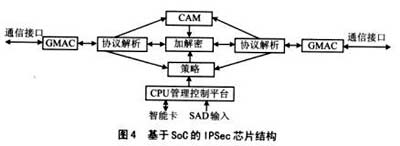

基于SoC的IPSec芯片结构如图4所示。



图4中IPSec协议的IKE密钥交换、策略管理、SAD手工注入由实时操作系统来处理，而IPSec输入输出引擎的协议解析、安全策略库(SAD、 SPD)、密钥快速查找(CAM)、加解密算法、GMAC通信接口等由硬件模块构造。通信接口实现以太网链路帧的接收、发送、校验等功能。芯片中还应设计看门狗，用于防止系统死机；另外，要设计跟踪模块，用于系统软硬件调试。

综上所述，在实现IPSec协议的SoC芯片中，主要协议栈处理都由硬件模块实现，CPu负责管理调度和密钥配置。
