采用数码鼠标概念防窥视密码键盘

3 视角限制方法

在显示器的前面放置一层内部平面经过凹凸处理的透光材料。该层材料使与显示器平面法线方向平行的光线不失真射出,使偏离中心的光线发生散射,从而限制显示器在垂直方向的视角,即只允许交易者个人看到显示器的内容。调节显示器的电流使显示器的亮度为一个合适的值。通过调节显示器表面与透光材料的距离h也能达到限制显示器在垂直方向的视角,如图3。

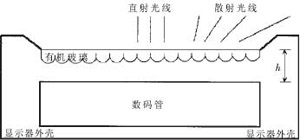

                                              图3 显示器部分剖面图

图4是根据上述原理制作的鼠标结构密码键盘图。首先从功能上进行对比实验,对比键盘是深圳某公司出品的码位固定的明码键盘,当输入一个0～9之间的数字时,该键盘串行传送一个8位的二进制码3X,X是要传送的数字。制作的键盘采用相同的编码和传输率,接收端是一台计算机。经过100多次输入6位密码,两者性能完全相同。

设计的显示器视角为15°,即使在操作人员旁边站立,也很难从密码键盘输入端看到应输入的密码。输入速度在开始时较慢,经过简单熟悉后,设计制作的鼠标式密码键盘的输入速度与码位固定的明码键盘相同。

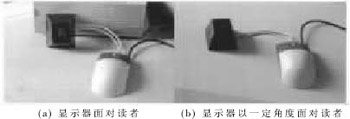

                                               图4 实际制作的鼠标结构键盘

此种输入方法最大的优势在于其输出编码结构、数码传输方法和传输率等与现行密码键盘完全相同,不需要另外设计配套接收电路。这种输入方法不局限于金融机构的密码输入,也可以应用在密码锁等其它需要输入若干位PIN的场合。
