USB 3.0的电路保护方案

综合电路保护方案

在USB应用中，一个综合保护方案可用来增强对高电流、高电压和ESD瞬态电压冲击的保护。图3和4显示了适用于USB 3.0和Powered-B连接器设计的电路保护器件。

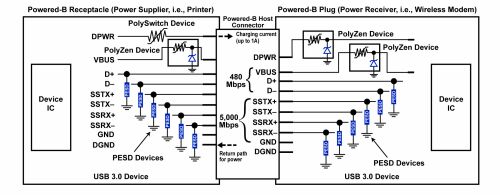

图 4：针对USB 3.0 应用中最新Powered-B连接器的综合电路保护方案。

器件推荐

PPTC过流保护器件可帮助设计师满足USB 3.0 规范的新的大电流要求，并提供一种简单的、节省空间的限流解决方案。PESD器件可提供高速数据传输应用所需的低电容值(典型值0.2pF)，并可提供目前电子工业最流行的外形尺寸。PolyZen器件既可为设计师提供传统箝位二极管的简单性，又消除了持续过压所需的大型散热片。该器件可保护设备免受因使用不正确的电源、瞬态电压和其它因用户错误而引起的损害。

作者：泰科电子瑞侃电路保护部 技术市场及产品应用工程师 Kedar Bhatawadekar
