光纤语音电路的设计详解—电路图天天读(256)

时间:09-09 来源:网站整理 点击:

为光信号。光信号送入光纤或光缆。在光纤或光缆的另一端,光信号照射到接收器的光电检测器上。光电检测器再将其转换为电信号。此信号被放大并送入扬声器转换为声波恢复为原始信号。

  2.1 发射器电路板

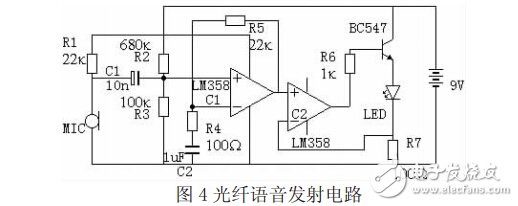

  此电路主要是把音频信号经麦克风转换为电信号,电信号经滤波器、多级放大器把微弱的电流信号转换为适合半导体二极管发光的电压信号,在晶体管的调制下把电信号转换为光信号送入光纤中进行传输。在发射器电路上有一个话筒和调制 LED 发光的线路。LED 装在塑料壳中以便于连接光纤或光缆进行发送信号。在实验室里设计操作可以使用 200m 长的塑料光纤传送语音信号,也可以使用玻璃光纤在更远的距离内通信。光纤语音发射器电路如下图 4 所示:

  2.2 光电接收器电路板

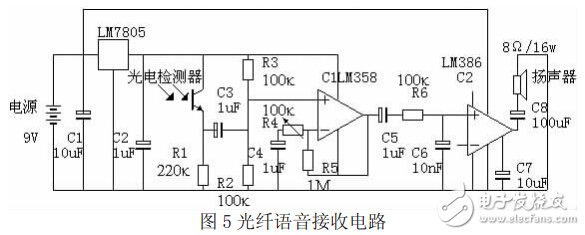

  在接收器电路板上通过光电检测器把光纤传输的微弱的光信号转换为电信号,经电容滤波、运算放大器放大,把电流信号转换为电压信号,放大到适合扬声器输出的电压,恢复原始的语音信号。光纤语音接收电路如图 5 所示。

  编辑点评:本文详细的介绍了光纤通信系统的组成,为设计光纤语音传输电路提供理论基础。在该电路系统中语音信号以光波形式在光缆内传输、不受任何电场和磁场的影响。传输距离远,抗干扰能力强。每个电路板需要一个 9V 电池,元件简单,易于实现,在实验室就能操作完成。
