开关电源中的整流电路有什么用处？三相桥式整流电路的工作原理及其意义

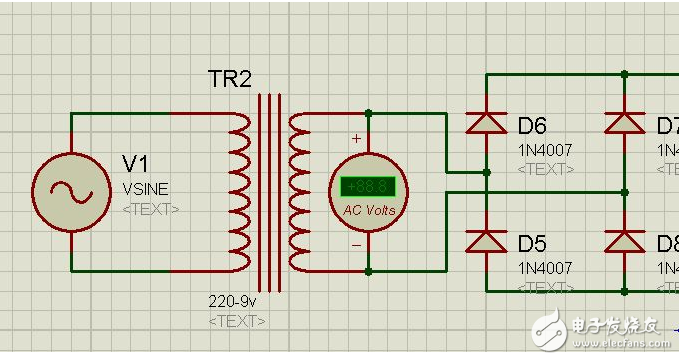

速数据处理系统和笔记本电脑需要低电压的超大规模高速集成电路IC，使得电源的整流损耗变成了主要损耗，比如，以往DC/DC变换器采用硅肖特基二极管作为输出整流二极管，DC/DC变换器正常工作时，硅肖特基二极管的正向压降为0.4V~0.6V，而DC/DC变换器的输出电压为5V左右；当输出电流较大时，硅肖特基上的功耗很大，DC/DC变换器的效率大大降低。现在高速数据处理系统的电源电压已经降到3V左右，甚至是1.5V~1.8V，显然用硅肖特基二极管作为输出整流时，效率更低。

　　研究显示，大约有22%的功率消耗在硅肖特基二极管上。为了提高效率，现采用了具有低导通电阻的MOSFET器件进行整流，由于MOSFET的正向压降小，目前MOSFET已成功的用于整流电路，大大提高了变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。MOSFET属于电压控制型器件，它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时，要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能，故称之为同步整流。 用于同步整流的MOSFET开关器件称为同步整流管SR。优点是导通电阻小，可做到毫欧量级，正向压降小，功率变换器的效率高，同时还有阻断电压高、反向电流小等优点，所以在大功率、低输出电压的功率变换器中被广泛采用。
