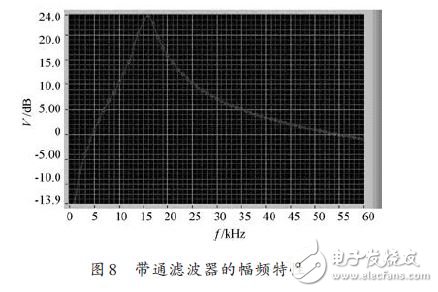

,输入所需的开始频率、结束频率和幅度,并选择扫频方式。设置完成后点击开始按钮即可开始测量。图8为一个中心频率约为16 kHz的带通滤波器的实测幅频特性结果。


被测带通滤波器的中心频率约为16 kHz.实测中扫频范围从1~60 kHz,扫描60个频点大约需时2分30秒。若需要提高幅频特性曲线的测量精度,可以增加扫频点。
4 结语
本文以LabVIEW8.6为设计平台,利用实验室的计算机、带数字控制接口的盛普F40型数字合成函数信号源和泰克TDS1012C数字存储示波器,实现电路网络的幅频特性测试。该方案中所采用的方法,测试了巴特沃斯低通滤波器、带通滤波器和调谐放大器等电路的幅频特性。实验结果证明了该方案在应用中的有效性和实用性。在此基础上还可进一步获得相频特性。与商用设备相比,本系统虽然响应时间较慢,用户界面仍有待改进,但其编程与控制简单,只需利用实验室的已有设备,是提高高校教学实验室设备资源利用率的一种可行方案。
