基于FPGA的通用位同步器设计方案

Kd 为环路增益；ζ 为阻尼系数，取ζ =0.707;T 为采样时间间隔，即相位调整间隔；ωn 为无阻尼振荡频率。

　　为减少资源占用，环路滤波器中的乘法运算均采用移位方式实现，处理后的误差信息送给内部控制器。

　　2.2.4 内部控制器设计

　　内部控制器根据定时误差信息，调整插值频率1 Ti和误差间隔μk ，并输出位同步脉冲BS，它包含NCO（Numerically Controlled Oscillator）和误差间隔计算两部分。该程序提供接口（频率字fw 和使能端fw_en），外部控制器可以通过该接口输入参数。

　　本设计中NCO 采用与文献［10］类似的DDS（DirectDigital Synthesis）结构，其频率控制字Fw 可由外部控制器设置，其结构如图6所示。

　　图6中，M 为频率控制字位数，N 为相位累加器和相位寄存器的位数。这里取M = N = 23，采用递减型的NCO，归一化后相位累加器的累加值为：

　　式中：Fw 为频率控制字；W （mk ） 为环路滤波器输出的误差信号，二者由环路滤波器提供，决定了NCO的溢出周期。其中，当：

　　NCO 溢出信号即为提取出的位同步信号的2 倍频（2BS），经2分频后可以得到位同步脉冲（BS）输出，2BS同时作为内插滤波器和误差间隔计算的使能信号。

　　误差间隔μk 在NCO 溢出后的下一个Ts 时刻进行计算，环路锁定时：

　　将其截断为8位数据送给内插滤波器。

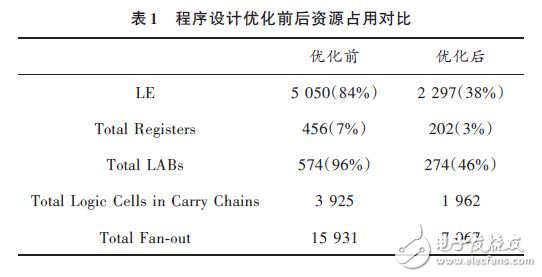

　　本设计同时对代码进行了优化，数据有效位的截取、内插滤波器的结构优化、乘法采用移位计算代替等措施，有效地节省了硬件资源，优化前和优化后的资源占用情况对比见表1.

　　3 仿真和分析

　　3.1 Matlab仿真

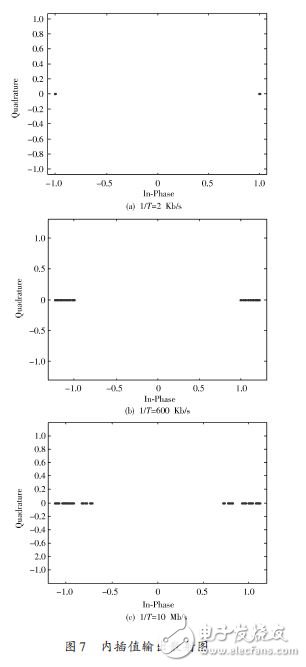

　　本文采用Matlab对算法进行理论仿真，输入采样值x（m） 为［-1，1］之间的随机码，采样频率上限为20 MHz，令码元速率分别为2 Kb/s，600 Kb/s，10 Mb/s，环路滤波器、内部控制器参数随码元速率变化。取内插滤波器的插值输出y（kTi） 做散射图分析，验证对不同速率的基带信号，内插值是否接近最佳判决值，如图7所示。

　　从图7可以看出，在基带速率和采样率满足奈奎斯特定理的条件下，该仿真输出的内插值均集中在理想值 -1和1周围，虽然有一定的模糊，且频率越高，模糊程度越大，但码元判决阈值在0值点，所以判决值无需严格为±1，该图表明对于较宽速率范围内的基带信号，输出的插值均能够较好地用于码元判决，即算法正确。

　　3.2 FPGA仿真

　　在Quartus下对本设计进行仿真。基带信号采用M 序列，由FPGA生成，令基带码速率分别为2 Kb/s，600 Kb/s，1 Mb/s，同时分频器、NCO 及环路滤波器参数也做相应设置，仿真结果如图8所示。

　　在图8中，x为基带码元序列，y为内插值输出，clk_t为基带码元时钟，clk_bs为提取出的位同步信号。从图中可以看到，clk_bs经过定时环路调整，其上升沿逐渐向clk_t的下降沿（即最佳判决点）靠近，且随着基带码元速率的变化，clk_bs也会随之变化，但其中心频率与clk_t相同，相位与最佳判决点相差不超过半个码元周期，可以进行码元判决，这表明本设计对2 Kb/s~1 Mb/s内的基带信号，均可实现位同步。

　　4 结语

　　本文提出了一种基于FPGA的通用位同步器的设计方案。该设计方案中的同步器在传统Gardner 算法的基础上进行了改进，其中，内插滤波器采用Farrow结构，定时误差检测采用GA-TED算法，环路滤波器和内部控制器参数可由外部控制器设置，因而实现了较宽速率范围内基带码元的位同步。仿真结果表明，该方案占用FPGA资源较少，并且在实际应用中具有可靠有效性。
