基于FPGA的通用位同步器设计方案

该同步器工作过程如下：外部控制器根据基带码元速率设置相应参数，通过外部控制器接口将控制、地址和数据信号分别送往分频器、环路滤波器和内部控制器。时钟电路分别提供采样时钟和FPGA 时钟，FPGA工作时钟在片内通过分频器产生所需频率的时钟，供FPGA 各模块使用。输入连续时间信号x（t） 经由独立时钟控制的ADC 进行采样，转换为8 位数字信号送至FPGA 内，符号化后变为有符号数字序列，送入内插滤波器模块。内插滤波器根据输入信号的采样值和内部控制器给出的参数μk，在每个插值时刻kTI 计算出最佳判决点的内插值y（kTI）。定时误差检测计算出误差μτ （n），输出至环路滤波器。环路滤波器依据当前的参数设定，滤除噪声并将误差信息送给内部控制器。内部控制器以NCO为核心，根据处理后的误差信息和设定的频率字参数调整插值时刻kTi，使之尽可能接近最佳判决时刻，并输出位同步脉冲BS，同时计算出误差间隔μk 送给内插滤波器，进行内插值计算，最终完成定时信息的恢复。

　　2 FPGA设计

　　2.1 整体结构设计

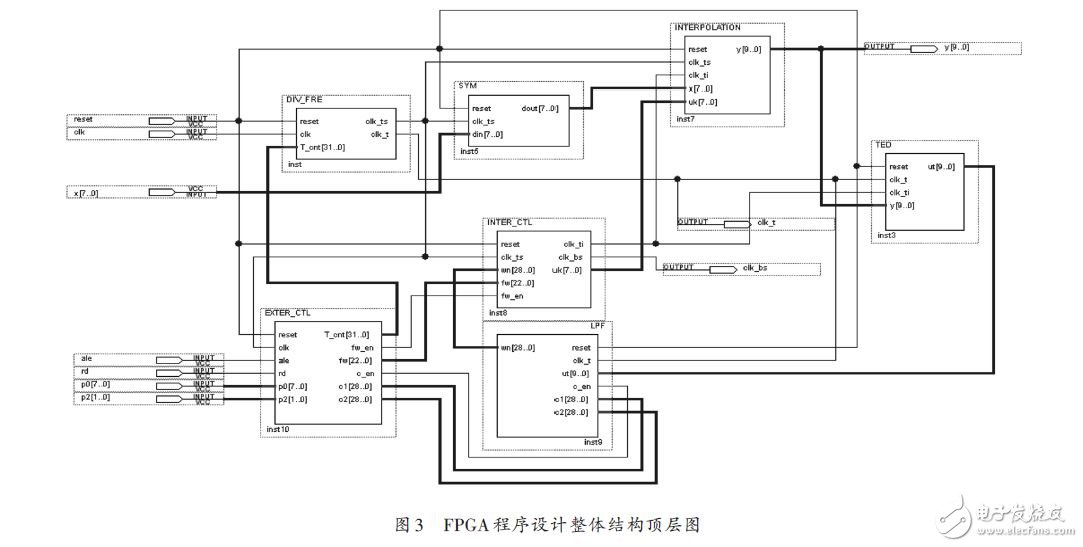

　　根据图2的算法结构，FPGA设计采用模块化方式，整体结构的顶层图如图3所示。

　　从图3可以看到，该设计包含分频器（div_FRE）、符号化（SYM）、内插滤波器（INTERPOLATION）、定时误差检测（TED）、环路滤波器（LPF）、内部控制器（INTER_CTL）和外部控制器接口的时序电路（EXTER_CTL）共7个模块。其中，分频器由片外晶振提供时钟输入，分频后为片内其他模块提供相应时钟。其中码元时钟的分频系数可由外部控制器通过接口进行设置。符号化是将A/D采样产生的无符号数转换为有符号数，以便后续模块进行带符号的运算。

　　外部控制器接口的时序电路将外部控制器送来的控制信号（ALE和RD）、地址信号（P2.0、P2.1）和数据信号（P0口）、转换为FPGA 内分频器、环路滤波器和NCO的使能信号和参数，实现对位同步器各参数的设置。

　　分频器、符号化和外部控制器接口模块实现较为简单，不再赘述。而内插滤波器、定时误差检测、环路滤波器和内部控制器的实现较为复杂，且本设计通过采用相应算法和改进结构，实现了位同步器的通用性。本文将详细阐述这些模块的设计。

　　2.2 模块详细设计

　　2.2.1 内插滤波器设计

　　内插滤波器是完成算法的核心，它根据内插参数实时计算最佳判决点的内插值，即：

　　式中：mk 为内插滤波器基点索引，决定输入序列中哪些采样点参与运算，它由插值时刻kTi 确定；μk 为误差间隔，决定了内插滤波器的冲激响应系数［1］.kTi 和μk 的信息由内部控制器反馈回来。

　　本设计的内插滤波器采用基于4 点分段抛物线多项式的Farrow结构实现。将式（1）变换为拉格朗日多项式，即令：

　　根据式（2）和（3），内插滤波器程序实现结构如图4所示。

　　从图4可以看到，该结构由1个移位器、5个触发器、 8个相加器、2个乘法器组成，比直接型FIR节省10个乘法器、4个相加器的资源。其中，除以2的运算采用数据移位实现，避免使用除法器。输入的8位数据 x，计算后得到10位的内插值y 输出。由于内部所有寄存器经计算后，均采用最小位数，有效地减少了Logic Elements资源的占用。

　　2.2.2 定时误差检测设计

　　定时误差检测程序采用独立于载波相位偏差的GA-TED算法。该算法每个符号周期只需要两个插值，每个码元周期输出一个误差信号μτ （n） ，即：

　　其中，y（n） 表示第n 个码元选通时刻的内插值，前后两个内插值的插值代表误差方向；y（n - 1 2） 表示第 n 个和第n - 1 个码元的中间时刻内插值，代表误差大小。

　　FPGA实现时，为避免乘法运算，采用y（n） 和y（n - 1）的符号来代替实际值［8］，即采用式（5）计算误差信息：

　　根据式（5）进行程序设计，误差的正负方向判断采用case 语句，当y（n） 和y（n - 1） 的符号位分别为"0"和"1"时，y（n - 1 2）的符号位不变；当符号位分别为"1"和"0"时，y（n - 1 2） 的符号位取反；当符号位为"0""0"或"1""1"时，令输出的μτ （n） = 0.TED程序在1 Ti 的时钟控制下进行运算，最终得到29位误差数据，并以1 T 的速率即码元速率输出至环路滤波器电路。

　　2.2.3 环路滤波器设计

　　本文对Gardner算法中的环路滤波器进行了改进，根据通用位同步器的要求，采用二阶数字滤波器，并且开放滤波器参数（C1，C2 ） 和使能（c_en）端口，当码元速率变化时，通过外部控制器来改变参数，实现滤波器的通用性。滤波器结构如图5所示。

　　从图5可以看到，滤波器的输出为：

式中：Ko
