单片机关键技术基础详解（三）

操作指令，例如：

　　MOV IE,#81H

　　如使用位操作指令，也可写为：

　　SETB EA

　　SETB EX0

　　对于一般的外中断程序，我们可以这样安排：

　　ORG 0000H ;主程序入口

　　START: AJMP MAIN

　　ORG 0003H ;外中断程序入口

　　AJMP INT00

　　MAIN: MOV IE,#81H ;允许总中断和外中断

　　…… ;主程序

　　……

　　……

　　INT00: …… ;外中断服务程序

　　……

　　RETI ;中断返回


四、STC89C52最小系统

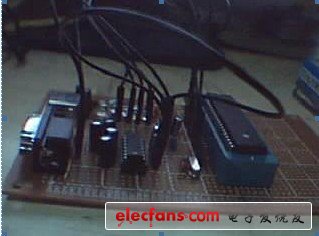

　　自己动手做了一个STC89C52单片机最小系统板,下面是实物图!下面是原理图,拿出来仅供参考.

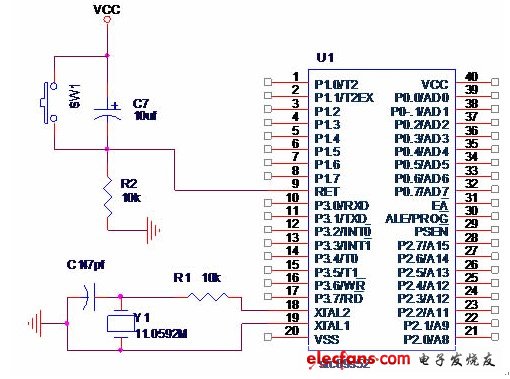

　　单片机部分

　　单片机与PC机接口部分

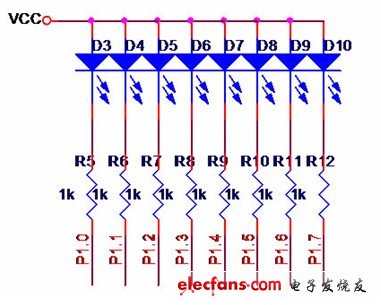

　　测试部分

　　现在就做的过程中遇到的问题说一下.

　　1. 线路连接问题: 这个问题只要仔细一点应该没有什么问题.

　　2.电容选择问题: 在这里很容易出问题,一般要选好一点的电容,具体参数一定要根据电平转换芯片类型而定. 我在这里选的是电解电容.刚开始用的是瓷片电容,发现不太好用,程序下载不进去,所以推荐大家用好一点的电容

　　3.电平转换芯片最好用进口的,国内的不怎么好用.据说容易出问题(自己没有用过,我用的是美信公司的).可以通过测第2脚和第6脚的电压来确定电路是否正常工作,一般第2脚电压为+8.6伏到+10伏之间,第6脚为-8.6伏到-10伏之间.

　　4.还有当时犯了一个很幼稚的错误,就是没有搞清接口是公头还是母头(公头的输出线正好是母头的输入线)

　　5.下载的时候先点下载,然后再给单片机上电!
