实用评测,USB Type-C接口体验如何?

时间:05-09 来源:互联网 点击:

  经过在华强北电子市场排队一个小时,笔者顺利买到了期待已久的乐1,结合之前的NOKIA平板电脑N1,苹果全新MacBook,终于集齐了手机、平板、 笔记本电脑三种Type-C接口设备(能兑换极品装备吗?^_^)。迷你小巧、正反相同、双向可接;可集电源、音频、视频、数据传输于一"口",这传说中 的极品接口,在三款设备上究竟给我们消费者带来了什么呢?

  笔者对照 USB IF组织发布的USB Type-C 标准1.1对三种设备进行了初步测试。



  在测试之前,先普及一个基本知识,与USB Type-C物理接口相关的标准一共有三个:USB Type-C 1.1, USB PD 2.0, Battery Charging 1.2,如果3个协议全部支持,则可以实现Type-C的所有优势特性。Type-C把设备的角色在供电和数据传输上进行了分离。电能传输上分为 SRC(即供电方,例如适配器),SNK(即受电方,例如U盘)。对于既能够承担SRC角色,又能够承担SNK角色的设备,则称为DRP设备(例如笔记本电脑和手机)。在DRP设备中,有一类特别倾向于成为SRC设备的Device,称为Try.SRC设备(例如移动电源)。数据传输角色上,分为 DFP(即传统的HOST)和UFP(即传统的Device或者Slave)默认情况下,SRC即为DFP,SNK即为UFP,如果要改变这种默认的搭配,则要使用USB PD 2.0通信协议进行ROLE_SWAP。所有这些角色定义及角色切换,都是通过USB Type-C协议中的CC逻辑芯片来实现的。

  一、MacBook

  第一项测试,Type-C口CC逻辑测试,通过一根特殊的Type-C线,我们把MacBook的CC逻辑引脚引了出来,经过示波器测试,上面有50ms的方波存在,证明是Type-C标准的DRP设备,即Dual Role Port,既可以用适配器通过这个口给MAC BOOK充电,也可以通过这个口给手机充电。通过苹果原装适配器给MAC BOOK充电时,可以明显的在CC引脚上观测到USB PD的通信波形,通信成功后,供电电压从5V升高到14.5V。

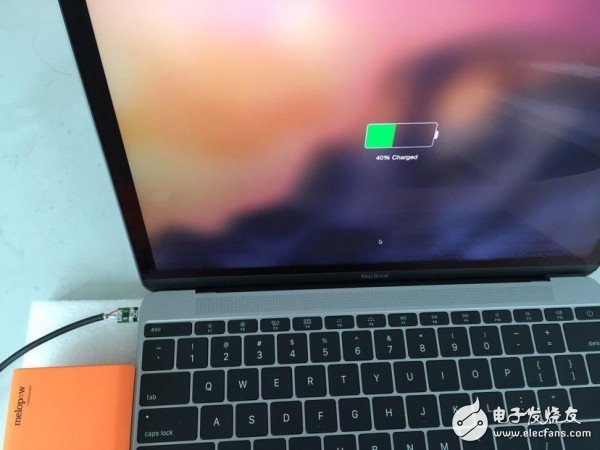

  第二项测试,充放电测试。第一步,用任意5V适配器,接上基于乐得瑞 LDR6013 Type-C接口芯片的充电转接线(同时处理了Type-C协议和BC1.2协议),都可以顺利的给MacBook充电,在电源稳定的情况下,最大充电电流为2.8安培。第二步,用一个C口转A母座转接头,利用MacBook给iPhone6 PLUS充电,非常正常。至此已经说明了MAC BOOK属于DRP设备。第三部,判断MacBook是否属于DRP设备中的Try.SRC设备。用基于乐得瑞LDR6013芯片设计的Try.SRC移动电源给MacBook充电,100%成功。证明了MacBook属于非Try.SRC的DRP设备(如果是Try.SCR遇上Try.SRC则充电方向具有随机性)。

  第三项测试,数据传输,用自制的Type-C口转A母座转化器,接上IPHONE,数据传输正常,经过查看说明书及网上资料,MacBook支持USB3.1 gen1 host,向下兼容USB 3.0及USB2.0.

  花絮:测试过程中,C口出现损坏,幸好在7天内,进行了免费的换货,苹果的售后还是相当不错的,可以当天就换到全新的机器。



  二、乐1

  第一项测试,Type-C口CC逻辑测试,经过测试乐1的CC为一个上拉电阻或者一个上拉电流源,无扫描波形。因此,基本确认它属于DFP设备,也即是说,在C协议上,它把自己定义为一个适配器。





  第二项测试,充放电测试。第一项测试已经提示我们,乐1是个DFP,为了验证这问题,我们用MacBook的原装数据线把乐1和MacBook的 Type-C口相连,神奇的事情发生了,乐1在给MacBook充电,好吧,我承认了,乐1确实把自己定义成了一个适配器。它能够给C口的SNK或者 DRP设备充电。第二步,我们用MacBook原装适配器和原装线给乐1充电,结果是,没反应。那是预料之中的,这相当于把两个适配器连在一起,当然是没有反应了。第三步,用乐得瑞A口转C口的线给乐1充电,接上任意5V适配器,都能够顺利达到1.4A充电电流。说明乐1只能够通过A口转C进行充电,不能够接入到标准的C口适配器。

  第三项测试,数据传输测试。第一步,把乐1接上Windows电脑,可以顺利的认到一个U盘,与普通的安卓手机没有区别。这表明他可以作为一个USB2.0 Device。 第二步,用一个C口转A母座转接器,把一个U盘接到乐1,可以顺利的读到U盘,并且播放里面的音视频文件,表明乐1可以作为一个USB 2.0 HOST。

  花絮:测试过程中发现乐1屏幕上方边缘会偏亮,漏光明显。这个。。。无力吐槽。

  三、NOKIA N1

  第一项测试,Type-C口CC逻辑测试,经过测试N1的CC口为悬空!也就是说,它完全不是一个Type-C设备,仅仅是外观采用Type-C接口,因此能够支持正反插而已。

  第二项,不用测了。

  第三项,不用测了。

以下是测试结果,请各
