R&S：LTE/LTE-A测试解决方案

的MIMO天线技术，R&S公司推出了一个更加直接和经济有效的方法：双通道测试法。R&S公司 的TS8991测试系统如图1所示。OTA暗室内包含四个角度定位装置；两支测试天线和一支通信天线；此外，暗室墙角还有一个射频接入板可允许5路射频通道连接到暗室内的天线； 外部设备包括无线综测仪（如R&S CMW500）和开关矩阵（OSP）。整个系统由R＆S公司的 AMS32软件实现全自动测量，并出具测量报告。

　　

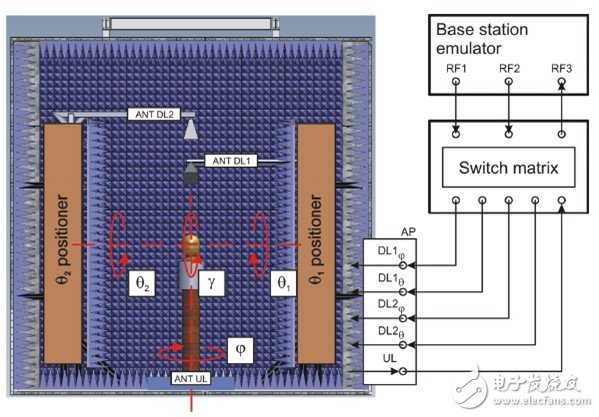

图1. 支持双通道法的MIMO OTA测试系统 TS8991

　　5. LTE系统网优及路测解决方案

　　对于任何移动通信网络而言，我们都需要对最终运行的实际网络进行可行性研究、初步设计、网络建设、网络优化、网络验收这几大步骤，所有这些网络运营中的过程都需要路测和网优的测试工具。为了保证LTE网络运行的质量，R&S公司提出了专供路测和网优的测试解决方案。R&S公司的新平台的路测解决方案由TSMW双通道扫频仪与ROMES路测软件来实现，TSMW支持30MHz~6GHz的整个连续频率范围；可以支持2G、3G和LTE等移动通信以及Tetra、DVB等的测试，并可以测试移动通信与其它通信之间的干扰；双通道双射频端口设计，不仅可以实现多任务的处理，而且双端口的设计也实现了对于MIMO的支持。

　　6. LTE-Advanced测试解决方案

　　LTE-Advanced（LTE-A）是LTE的演进版本，其目的是为满足未来几年内无线通信市场的更高需求和更多应用，满足和超过IMT-Advanced的需求，同时还保持对LTE较好的后向兼容性。LTE-A能大大提高无线通信系统的峰值数据速率、峰值谱效率、小区平均谱效率以及小区边界用户性能，同时也能提高整个网络的组网效率，这使得LTE和LTE-A系统成为未来几年内无线通信发展的主流。

　　6.1 LTE-A 系统基站射频测试方案

　　为了满足LTE-A以后的测试需求，R&S公司在信号源和信号分析仪上已经分别推出了针对LTE-A的信号产生和信号分析选件。借助双通道的SMW200A可以方便的实现LTE-A规定的载波聚合等功能，而且SMW200A已经与芯片厂商顺利的完成有关LTE-A特性的调试工作，图2显示了在一台SMW200A内部如何生成"载波聚合2x2 MIMO"LTE-A信号 ；针对LTE-A信号进行分析，信号分析仪FSW可以提供高达320MHz的解调带宽，且具有独特的多标准信号分析功能，可以方便的同时对多个载波信号进行分析。

　　图2. 一台SMW200A产生载波聚合2x2 MIMO信号

　　6.2 LTE-A 芯片及终端研发和生产射频测试方案

　　由于LTE-A的载波聚合等新特性的出现，这也对终端设备的射频指标提出了新的要求，所以各个芯片厂商和终端厂商也纷纷开始进行LTE-A的测试，R&S综合平台CMW由于其具有独特的双通道结构，且内部配有不同路径之间的切换开关，可以利用一台仪表完成终端的"载波聚合2x2 MIMO"测试。图3展示了CMW信令模式下载波聚合BLER测试。

　　图3. CMW信令模式下载波聚合2x2 MIMO BLER测试

　　6.3 LTE-A 终端协议认证及IOT测试方案

　　前文提到过，通过在CMW500上配置LLAPI和MLAPI选件，开发者在早期就可以对协议栈进行灵活测试，该方法同样适用于LTE-A的协议测试。以下行载波聚合为例，该特性是是下一代通信技术LTE-A的一个关键特性，网络运营商可以利用该特性，灵活地组合频段和带宽，充分地利用他们所拥有的频谱资源。CMW500协议测试仪上已经提供了协议测试用例，为芯片客户的研发提供强有力的支持。实际上，除了载波聚合，CMW500协议测试仪目前已经支持TM9，PDCCH format 3， eICIC等多个LTE-A特性测试。

　　6.4 LTE-A 终端射频认证/预认证测试方案

　　针对LTE-A的载波聚合，R&S不仅在协议测试仪上提供测试用例，而且还在终端射频认证系统TS8980系统上面提供射频一致性测试用例，而罗德与施瓦茨公司是目前业界唯一提供这两方面测试解决方案的仪表厂商。而且TS8980目前同时支持TDD/FDD的20MHz+20MHz的带内和带间载波聚合，为各种不同频段和带宽的载波聚合提供了多种灵活可变的测试例。除了载波聚合，R&S公司的TS8980系统也会持续更新LTE-A的其它新特性。

　　7. 小结

　　为了推动LTE/LTE-A产业的发展，R&S公司推出了从基站到终端，从研发到生产各个阶段的测试解决方案（如图4所示），可以很好的满足LTE/LTE-A产业各个阶段和各个领域的测试需求，继而成为国际和国内各大运营商、设备商、高科技产业用户和科研机构及检测机构最值得信赖的长期合作伙伴，帮助客户完成专业的测试任务。

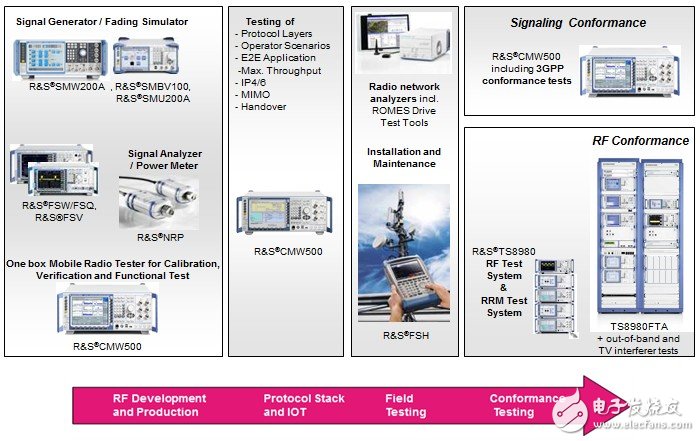

　　图4. R&S公司的LTE/LTE-A测试解决方案
