LinkIt 7687 HDK开发板评测:跟2017年的物联网世界说“Hello”
的UART ,RX:GPIO36 ,TX:GPIO37。连接计量MCU的UART。
协议说明
4.4.1用户端——>MT7687
1:查询设备端数据
2:控制设备端打开负载
3:控制设备端断开负载
4.4.2 MT7687——>设备端
Uart协议
波特率:115200bps,数据位:8,停止位:1,校验位:N ,流控制:N
长度包括:data
CRC采用ModbusCRC计算方法
校验项:为功能码+长度+数据。
(1)下发数据
(2)上报数据
(3)错误应答
错误码说明。
4.4.3数据说明
4.5 程序调试
Uart通信

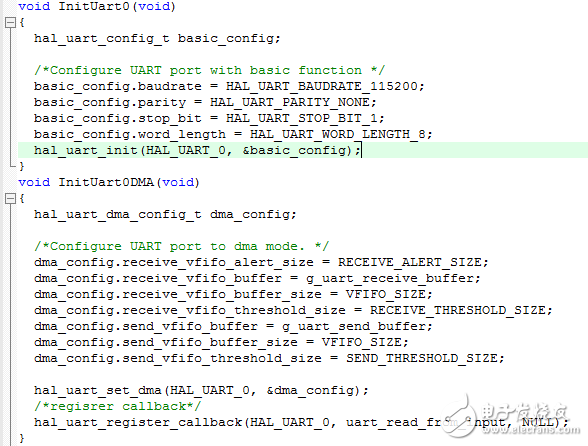

(1)基本配置
网络通信
采用TCP 方式,MT7687作为TCP Server,手机端作为TCP Client。参照STA测试。
4.6 调试记录
(1)数据通信测试:
建立Socket连接,手机端发送1,当MT7687收到数据后,通过Uart向G80F9023查询检测数据,然后向上发送至手机端。
此处的电气数据为模拟数据。

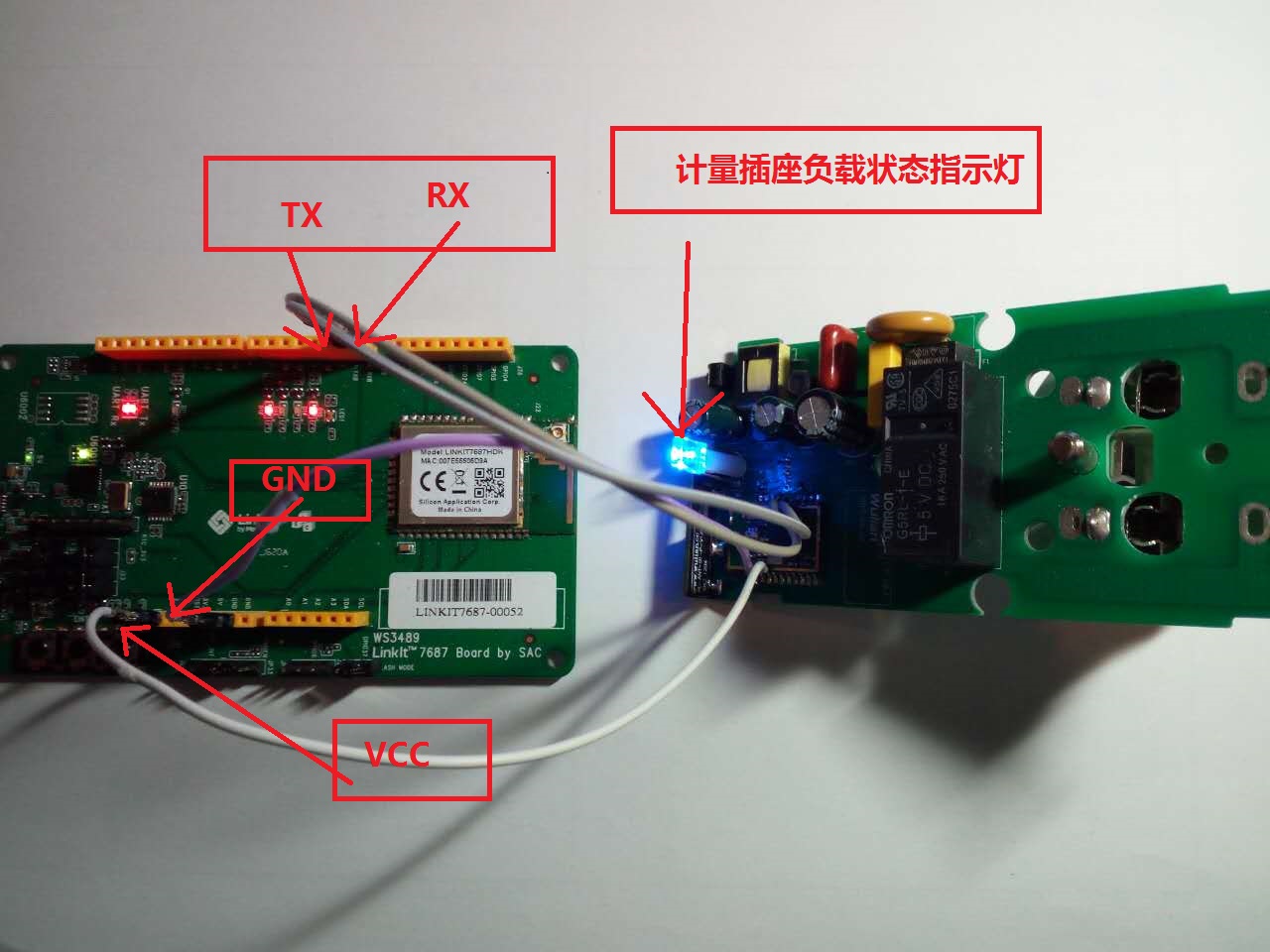

(2)硬件连接图:
采用USB供电。电气数据为模拟数据,此处实现基本的数据通信。
五、结语
进行到这里,相信大家已经都可以着手开发自己作品了,比如智能灯泡、智能门锁等等。LinkIt 7687开发板整个连接、设置和测试运行,以及参考设计都算是完成得非常顺畅,主要是MTK提供的各种开源软件资源非常丰富,可以说是给我们开发设计新产品扫清了许多障碍。
"Advanture is out there",各位看官,此篇拙文算是投石引玉,还有更多更亮眼的物联网创意,就等你们一起去实现了!
