DMX512协议是什么 DMX512数字灯光控制系统介绍

错误检测等信息，后来闲置不用。之所以要求用5芯卡依口而不是更为常见的3芯卡依口，是为了防止不小心和专业音响上常用的3芯卡依口产生误连接，因为音响设备上连接电容话筒的3芯卡依口可对外提供48 v的幻像电压，这种错误连接，极易烧坏内部电路。尽管如此，很多电脑灯还是采用了3芯卡依口，如出现两种卡侬口并存的情况，要用转接器予以正确转接。

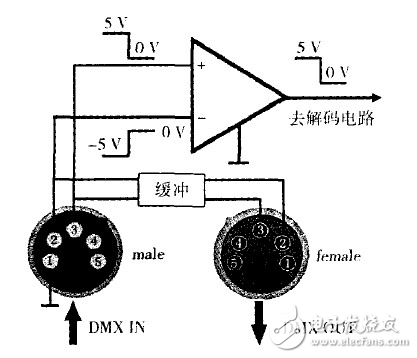

　　所有数字化灯光设备均有一个DMX输入接口和一个DMX输出接口，DMX512控制协议允许各种灯光设备混合连接，在使用中可直接将上一台设备的DMX输出接口和下一台设备的输入接口连接起来。不过需要清楚的是，这种看似串联的链路架构，对DMX控制信号而言其实是并联的。因为DMX控制信号进入灯光设备后"兵分两路"(见图2)，一路经运放电路进行电压比较并放大、整形后，对指令脉冲解码，然后经驱动电路控制步进电机完成各种控制动作;另一路则经过缓冲、隔离后，直接输送到下一台灯光设备。另外，从图2中运放所具有的电压比较作用不难得出这样一个结论：利用运放电路很高的共模抑制能力，可以极大地提高DMX控制信号的抗干扰能力，这就是为什么DMX512控制信号采用平衡传输的原因。

　　图2 灯光设备DMX接口简化电路

　　3.2 起始地址码

　　基于DMX512控制协议的每台灯光设备都需要被赋予一个数字启动地址编号，这个地址编号即该灯光设备的地址码。地址码用于DMX512控制信号的寻址，以保证设备只对属于"自己的"控制信号产生反应。

　　地址码其实是灯光设备控制通道的起始序号。

　　当DMX512信息包的通道号(帧序号)与某灯光设备的地址码即所赋予的通道起始序号相同时，设备就开始对DMX512控制信号进行解码并产生控制动作。与此同时，其他处于同一条链路上的灯光设备对DM~ 12控制信号没有反应。直到DMX512信息包的控制通道号过渡到与下一台灯光设备所赋予的通道起始序号相同时，该设备停止受控，同时下一台灯光设备的地址码发挥作用，处于受控状态。

　　以电脑灯为例，假设某DMX控制端口驱动若干台电脑灯，则第一台电脑灯的起始地址码是001，第二台电脑灯的起始地址码是001加第一台灯的DMX通道数，以此类推。比如，第一、第二台电脑灯的通道数分别为l6和20，则第一台电脑灯的起始地址码是001，第二台电脑灯的起始地址码是017，第三台电脑灯的起始地址码是037。最后一台电脑灯的起始地址码与其通道数相加不能超过512，如还有剩余的电脑灯，则应启用控制台的下一个DMX控制接口。

　　数字灯光设备起始地址码的设置方式有数字式和拨码式两种，总体上设置方法比较简单。

　　3.3 电脑灯的单元负载(Units of Load)

　　根据DMX512协议标准，每个DMX接口在所控制灯具的总通道数不超过512个的前提下，最多只能控制32个单元负载。当电脑灯、硅箱、换色器或其他支持DMX512控制协议的灯光设备多于32个，但控制通道总数远未达到512个时，可采用DMX分配器，将一路DMX信号分成多个DMX支路，一方面便于就近连接灯架上的各灯光设备，另一方面每个支路均可驱动32个单元负载。不过属于同一DMX链路上的各DMX支路所控制的通道总数仍不能超过512个。

　　3.4 DMX终端器(fDMX Terminator)

　　DMX终端器是一个接在每一DMX支路最后一台灯光设备DMX输出接口上的卡侬口连接器，连接器要连接一只阻值120 Q、功率1 W 左右的电阻器，使每一DMX支路的末端处于闭合状态。由于DMX控制脉冲频率较高，当传输线路不通时具有原路返回的天性，这样，原路返回的信号会和后来的信号相叠加，极易造成DMX控制指令产生误码，使电脑灯不能正常解码，出现动作错误或控制失灵的现象。

　　因此，在最后一台电脑灯的DMX输出接口上接入一个终端器，有利于保证电脑灯的稳定工作。

　　4. 小结

　　和传统的模拟调光系统相比，基于DMXS12控制协议的数字灯光系统，以其强大的控制功能给大、中型影视演播室和综艺舞台的灯光效果带来了翻天覆地的变化。但是DMX512灯光控制标准也有一些不足，比如速度还不够快，传输距离还不够远，布线与初始设置随系统规模的变大而变得过于繁琐等，另外控制数据只能由控制端向受控单元单向传输，不能检测灯具的工作情况和在线状态，容易出现传输错误。后来经过修订完善的DMX512一A标准支持双向传输，可以回传灯具的错误诊断报告等信息，并兼容所有符合DMX512标准的灯光设备。另外，有些灯光设备的解码电路支持12位及12位数据扩展模式，可以获得更为精确的控制。
