无人机高清影像实时压缩处理传输平台解决方案
高清编码与解码的应用来说也非常具有吸引力,如视频语音或视频安全等对于多通道标清编码要求较高的市常该器件的连接外设中还包括业界标准 PCI 总线与千兆以太网。
2、基本功能
开发以该芯片为基础的硬件平台是本项目的核心内容,主要功能如下:
1)相机结构为自定义尺寸,大小为100mm X 70mm X 56mm
2)系统采用DSP+FPGA为核心结构,DSP为TMS320DM6467 主频为729MHz,FPGA为Altera芯片 EP3C25F324。
3)支持 一路高清CCD 200万象素的原始数据流输入接口。
4)支持一路千兆网络传输,为RJ45电口。
5)支持1路RS232通信,兼容RS485。
6)支持自动光圈,自动电子快门功能,适应不同监控环境
7)工作电压:电压/直流12V,功耗小于5W。
8)环境条件: 工作温度:-20℃~+60℃;存储温度:-45℃~+65℃;
相对湿度:<=95±3%,+35±3℃;
9)振动、冲击要求为:
振动:2g(20Hz~500Hz~20Hz)(刚性);
冲击:垂直轴向 ≥15g;
横轴方向 ≥10g;
纵轴方向 ≥10g
3、软件支持
1)支持linux 操作系统
2)支持H.264的视频压缩,Jpeg图片压缩。
3)支持高清和 CIF 双码流输出
4)支持网络的RTCP UDP数据发送。
5)支持客户端测试程序。
6)根基您的需要可以植入其它算法。
4、应用范围:
可用于人脸识别、车牌识别、行为识别、机器视觉、生产线检测、生物仪器、医疗仪器等二次开发和使用。
四、产品实例

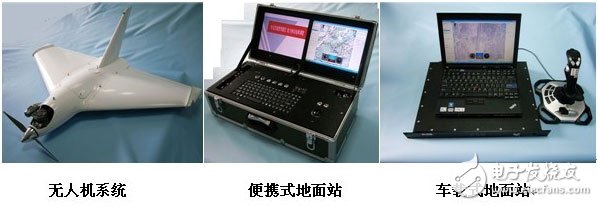

无人机系统通过配置摄像机、高分辨率照相机、红外夜视仪和图像传输等任务设备,实现空中巡视,并在巡视中实时传回视频图像,存储高清照片供返回地面处理,其中红外夜视仪的配置满足夜晚的巡视要求。
航拍原图:
实际比例局部图:
