RGB色彩传感器工作原理及应用方案分析(上)

时间：01-04 来源：安华高科技光电产品分部黄柔柔林启文邝贤良点击：

图1.3: 反射的光的颜色取决于表面反射的颜色和吸收的颜色。

透射传感

在透射工作模式下，传感器朝向光源。色彩传感器搭配滤波器的光电二极管阵列将入射光转换成R, G和B光电流，然后放大并转换成模拟电压。由于所有三个输出都会随着光密度提高而线性提高，因此传感器可以同时测量光的颜色和总密度。

可以使用透射传感，确定透明介质的颜色，如玻璃和透明塑料、液体和气体。在这种应用中，光穿过透明介质，然后撞击在色彩传感器上。透明介质的颜色取决于对色彩传感器电压的理解。

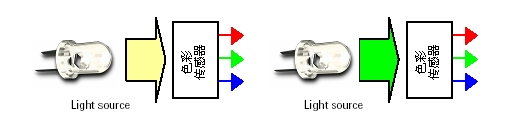

图1.4: 传感器的R, G和B 输出取决于落在传感器上的光的颜色。

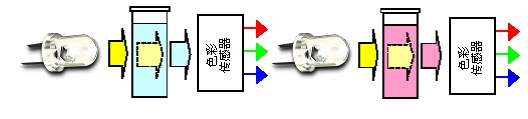

图1.5: 透明介质的色彩传感，如色彩滤波器、液体或气体。
