利用PCM实现智能设备的数据采集
时间：03-29
来源：中国电子工程网
点击：
软件设计
要保证通信的准确可靠，通信双方必须遵守一定的通信协议。本系统中的所有通讯遵循主从方式，由上位机(PCM模块)查询，下位机(电磁流量计)回应相应的数据，其主机查询命令报文格式如表1(皆为十六进制数)：

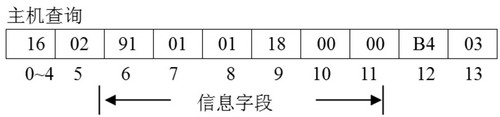

表1 报文格式
* 第0~4字节为同步字节SYN=16H，同步字节最少为3个，现发送5个
* 第5字节为起始位STX=02H
* 第6字节为设备码位DEV，它的编码是唯一的，对于电磁流量计DEV=91H
* 第7字节为地址位ADR，它可以选0到239中的值，240到255是为特殊用途预留的
* 第8字节为版本位VER，它可以设为任意值
* 第9字节为功能位FCT=18H，18H代表读取测量值
* 第10~11字节为密码位PASSWORD，0000H代表无密码，FFFFH代表有密码
* 第12字节为校验和CS，它是从STX开始，加上整个信息字段，再加上被累加的个数(此处是7个)，然后在对100H 取余，即CS=[(02+91+01+01+18+0+0)+7]MOD100=B4
* 第13字节为结束标记ETX=03H
PCM模块数据采集程序利用循环程序进行通讯采样，接收到的数据经过校验后实时传给PLC的CPU，MegaBasic变量与PLC 的CPU地址建立连接是通过SYSLINK命令实现的，数据写入可用SYSWRITE命令，断开地址连接可用UNLINK命令。具体流程如图4所示。

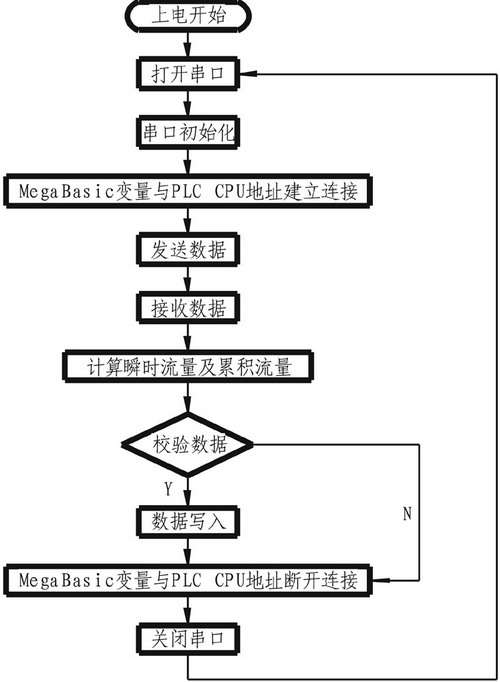

图4 主程序流程图
结语
本系统利用PCM模块的可编程性实现了流量数据的在线实时采集和计算，使用起来灵活方便，减轻了PLC主CPU的负担。该采集系统已经投入运行一年多，运行状态稳定，通讯效率很高，达到了设计要求。
