HT97230 带3D音效、低音增强的免电容高保真耳机放大器解决方案

1HT97230介绍
伴随着智能手机、蓝牙耳机、无线麦等越来越多的便携式音频设备的出现，其电路板设计空间越来越不足；将音频信号传输到耳机，一直以来都使用庞大的DC阻隔电容，不仅对电路板空间提出了较大的挑战，对音质的低频部分表现也存在损伤。

而随着人们对音质需求的普遍提高，高保真的蓝牙头戴耳机、专业级耳机设备的需求越来越大，并逐渐向普通消费者延伸。

由深圳市永阜康科技有限公司代理的HT97230，是一款不需要输出DC阻隔电容的立体声耳机驱动芯片，具有极其精简的BOM表，并提供纤薄的QFN24无铅无卤封装，非常适用于微型便携式音频设备中。其非凡的失真、信噪比和完全消失的click-pop声，以及卓越的低频保真度，可完美适应人们逐渐提高的音质需求。

传统高保真模拟耳机放大器通常花费高昂的成本来维持低失真、高保真的效果，却仍然需要输入音源前级的多重音效处理，达到更完美的音质。HT97230在耳机放大器端即引入了音效调整，以满足客户的不同音质需求。

HT97230具有的3D环绕模式，能够在立体声耳机上创造3D环绕声的感觉，给耳机声音增加冲击力和环绕声的感觉，感受游戏厅和电影院似的环绕声音响效果。

HT97220具有的低音增强模式，可依据耳机频响特性，对某个频段的低音进行不同程度的提升增强，达到低音增强的效果，对中低音鼓声、中低音人声有明显的增强效果。

HT97230作为耳机驱动芯片，其5V供电时，器件为1kΩ负载提供3VRMS输出驱动；3.3V供电时，为600Ω负载提供2VRMS输出驱动。5V供电时，器件为32Ω耳机负载提供125mW驱动。IC在整个音频频带内提供优异的THD+N。

HT97230内部电荷泵对输入电源反相，产生负电源。放大器的输出级由输入正电源和电荷泵输出负电源供电，双极性供电使得输出偏置在零电位，省去了大尺寸、容易引入失真的输出耦合电容。

2HT97230优势和特点
?3D环绕可调

?低音增强可调

?耳机输出无需隔直电容，节省空间和成本，并保证完整低音；

?卓越的低频保真度；

?业界首次消除开关SD的click-pop声；

?非凡的失真水平，THD+N最低至0.001%；

?出众的噪声信噪比，VN: 7uV, SNR：112dB；

?支持全差分输入和单端输入；

?输出能力：125mW (fIN = 1kHz, VDD=5V, RL=32?, THD+N=1%);

3Vrms (fIN = 1kHz, VDD=5V, RL=1k?, THD+N<0.1%);

2Vrms (fIN = 1kHz, VDD=5V, RL=600?, THD+N<0.1%);

?极度精简外围，无铅无卤QFN24L-PP封装；

?电源供电：2.5 - 5.5V。

3HT97230应用
蓝牙耳机。

蓝光、DVD播放器。

专业级音频设备。

机顶盒。

4HT97230 应用设计要点
A.模式控制

通过pin17 CTL的控制，可使HT97230进入不同的工作模式。该引脚支持两种控制方式：

（1）电压控制方式

在CTL引脚输入一定的电压，可使HT97230进入不同的工作模式，具体如下表：

Table. 1 CTL mode control with voltage

（2）一线脉冲模式

但CTRL拉高至PVDD（如上表1），在CTRL引脚输入不同脉冲数，即可进入不同的工作模式，如下表：

Table. 2 CTL mode control with pulse

B.Normal Mode

增益设置：

AV0 = RF/RIN, (RF = RF3//(RF1+RF2))

C.Bass Mode

低音增强+3dB频率点

D.3D Mode

3D环绕音效功能启动+3dB频率点

E.输入滤波器

输入电容CIN与输入电阻RIN组成高通滤波器，其截止频率影响低频信号的输入。截止频率：

f-3dB = 1/(2πRINCIN)

F.输入电容CIN, 输入电阻RIN, 反馈电阻RF

输入电容CIN, 输入电阻RIN, 反馈电阻RF应尽可能使用高精度器件，以使芯片发挥更优秀的失真、信噪比等性能。

5HT97230 应用图

Fig.1 Top View of HT97230

Fig.2 Typical Application of HT97230

Fig. 3 Schematic Diagram of HT97230 Demo Board

Fig.4 Top View of HT97230 Demo Board PCB Layout

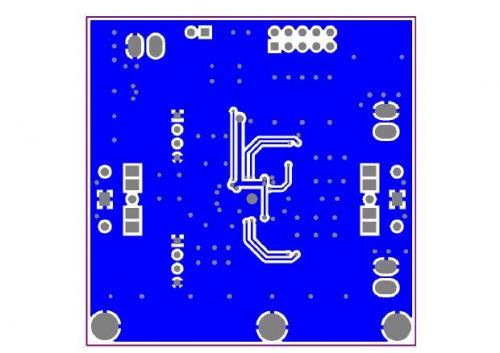

Fig.5 Bottom View of HT97230 Demo Board PCB Layout
