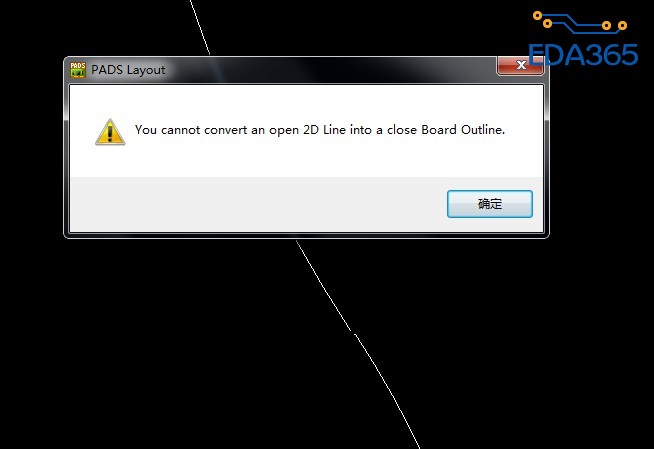

新手求助，PADS导入dxf格式后，线框不完整转换不了板框

7.84 KB, 下载次数: 12

dxf原文件

CAD里面划线用的是那种线?如果是样条曲线的话是没有办法导入闭合的，之前我试过，可以用其它线条在CAD里做结构，应该就可以

下载还要减掉威望

搞了很久都是不可以，后来默默换回去99了

在PADS里面也可以合并的,不用在AUTOCAD中也可以.

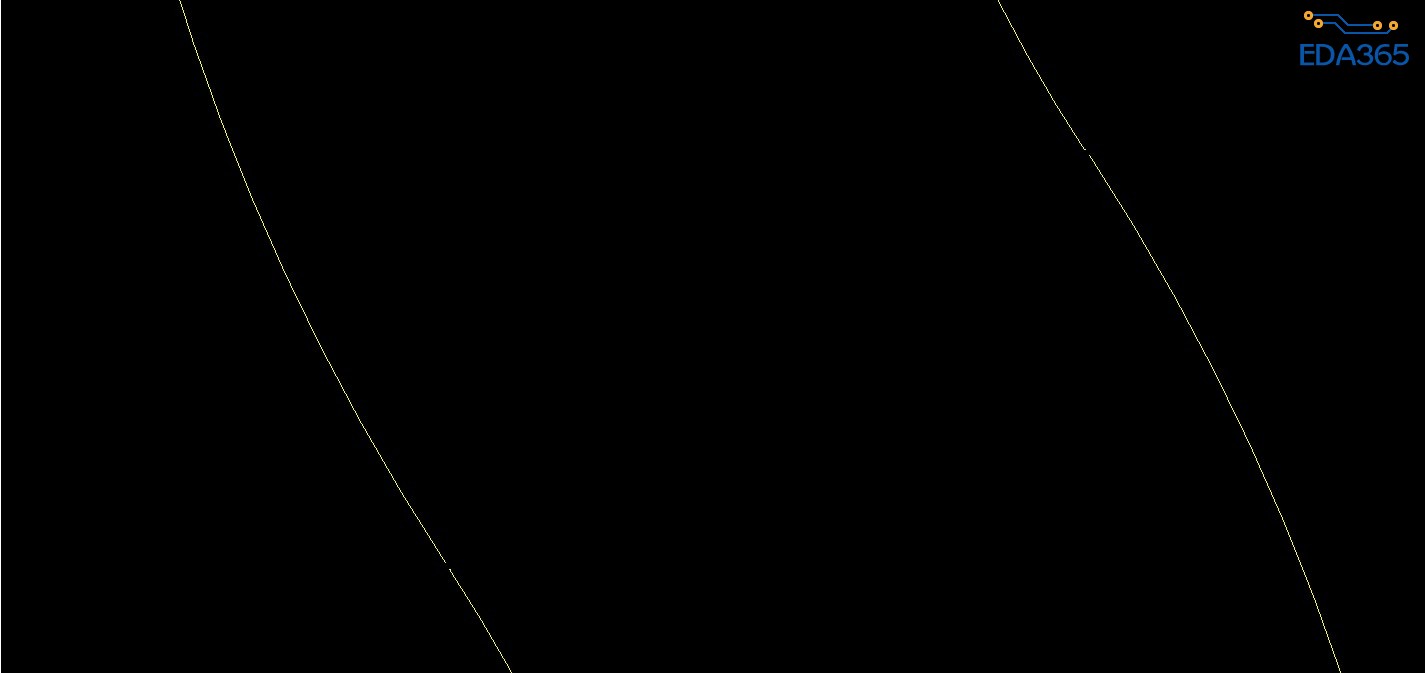

是不完全闭合的，你要照着这个DXF描成闭合2D线，然后再改成板框，

用CAD边界命令就好了！

在CAD里面用PE命令合成板框，再导入到PADS。

应该是这个原因

把CAD的样条曲线转成多段线,就可以了.具体方法就是CAD要安装ET扩展工具,然后输入FLATTEN,选择样条曲线进行转换.转换完后会变成多段线
