问一个布板问题一直觉得有点绕。

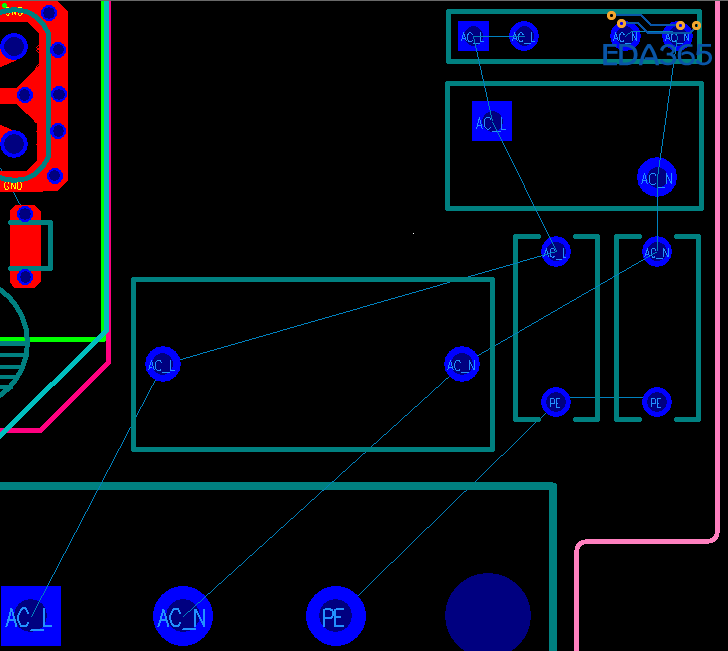

AC220V进入然后过X电容---Y电容---压敏电阻---电感到后级电源处理
采用哪种方式布线好一些，如果第一种的话L-N走顶层，PE走底层。但是这样就没有办法开槽了。

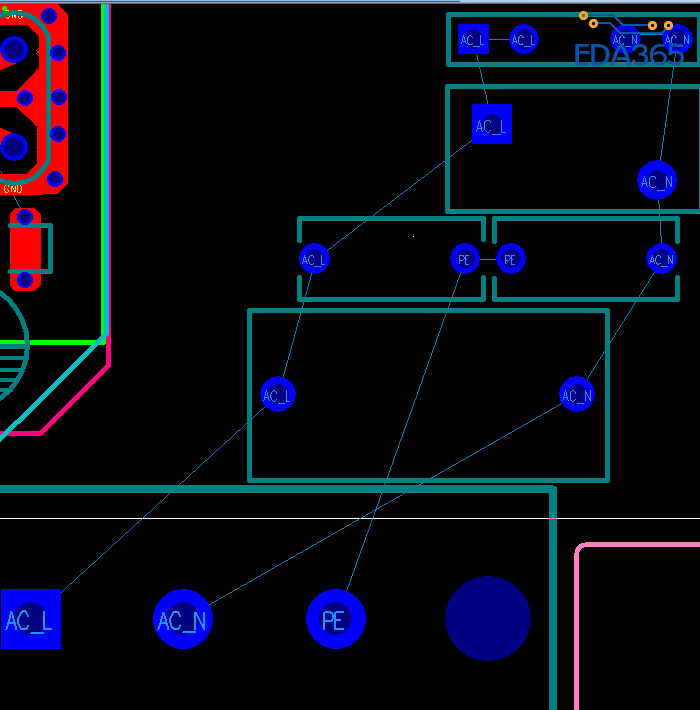

第二种都走底层然后开槽。
一般都是怎么处理的呢?
还有220V进电是先安规电容呢还是压敏电阻呢?

220进来先保护，后滤波。压敏先。
为什么要开槽?通常这里的空间面积，器件引脚间距，在保证安规距离和铺铜宽度情况下也是够用的。

要过EMC测试的 安全第一 还是开槽好一点

duang

先压敏，再电容
先防护，再滤波。

先过压敏电阻，再安规电容，另外还有共模扼流圈吧

线之间保证3MM即可，没必要开槽，开槽是在无法保证3mm的情况下，增加爬电距离，以免在空气潮湿时出现打火

距离狗的话，开槽干嘛?没事找事干?

就是怕爬电啊，这个要测温度40湿度 93

也不是没事找事，第一怕距离不够，有瞬时电流冲击，二 温度40湿度93的情况下要正常工作4天

湿度93?那板材也要用CTI大于600的！

学习了

同上

ＬＮ　间距一般是要３MM以上的，如果小于3MM，就需要开槽，大于3MM就可以不开槽了，看了楼上的图纸 ，应该空间间距是比较大的

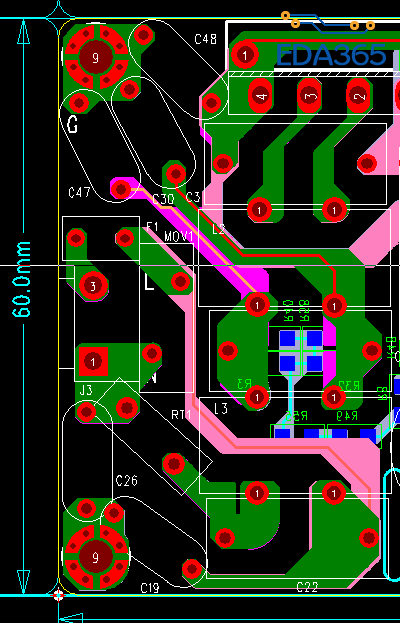

我们一般这么处理，如图
