那天问了一下，关于L-N-PE

首先最下面端子和共模电感位置是定死了的，只有压敏和X-Y电容能动。

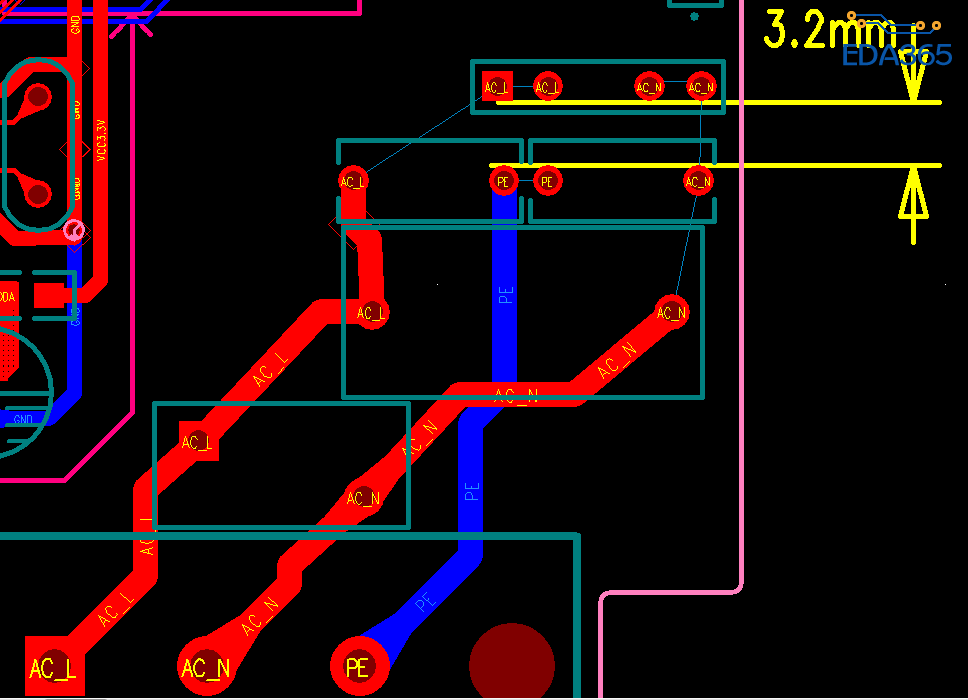

是哪种方法好一些，第一种是LN走顶层PE走底层，Y电容的PE到共模还有3MM。

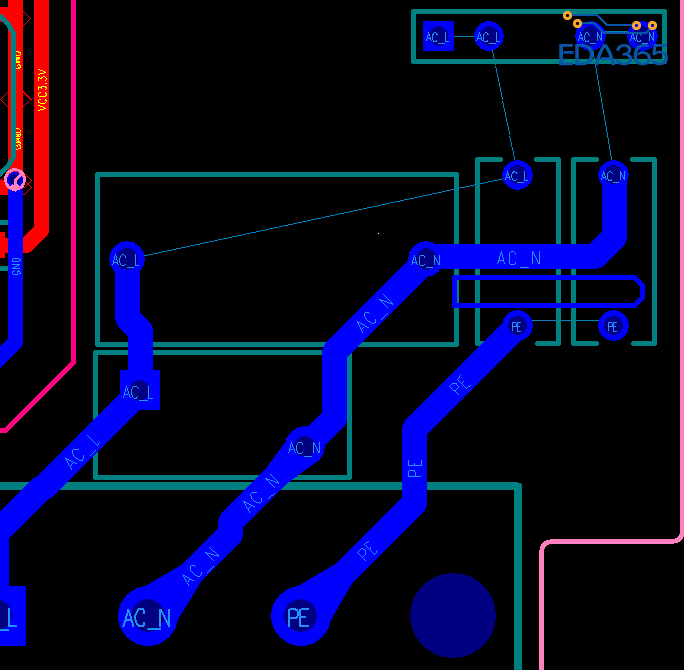

第二种是Y电容那里交叉过去，然后中间开0.8MM的槽。

安规——你这设计要求L对N的间距，L/N对PE的间距是多少?只要能同时满足就可以。另外开槽要注意2图中开槽长度短于走线长度，那没开的部分间距（爬电&电气）也必须达到。
EMC——第二种较好，因为PE变短了。还可以继续优化的更短更粗，但不能降低安规距离。
顶底层走线我认为没有影响。

第二种方法 N就必须从Y电容之间插过去了。
后面线肯定还会加宽的，开槽也肯定是全开的。 就是要从Y电容走过去这个没有办法避免。
找不到理想的方法

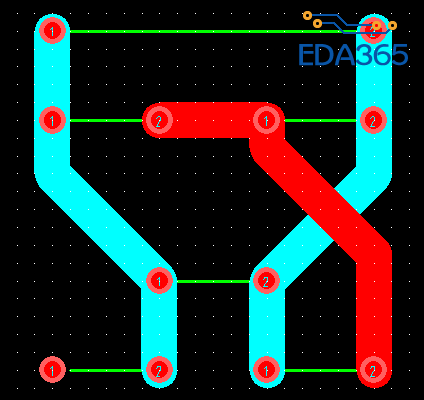

这样呢?——哦，和你图1其实一样，呵呵。

唉，最重要就是位置定死了。麻烦。开磨具我们说了不算。

采用第一种。

0.8mm?一般要1MM以上，板厂才能加工出来吧

第二种方法，继续把y电容，下移，把L  N线从Y电容上方走过去，不用开槽。就可以了。开操一般要大于1.2mm，否则安规认证视为无效。不是板加工不出来。
