求助：四层板，元件在顶层，滤波去耦电容在底层
时间：10-02
整理：3721RD
点击：
该怎么布局和画板?
难道从芯片脚出来打一个孔，然后连到电容，在从电容另外一端连到电源?（没办法 ，板子放不下只能这样）
对
麻烦再问一个问题，四层板打孔，我是安装以前那样设置的啊，为什么打孔是1-2层，我设置了是TOP - BOTTOM啊。是哪里没有设置么?
解决了，忘了把走线设置了 结果还是在GND 设置了就好了，谢谢

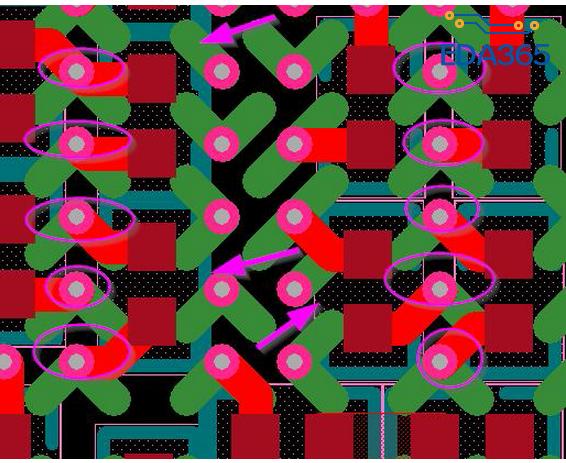

其实这样去耦最好
