有没有听说这种“负片”画板方式

时间:10-02 整理:3721RD 点击:

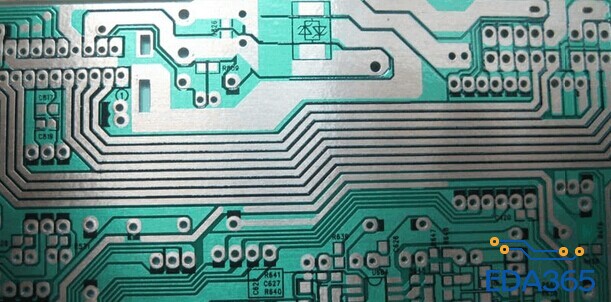

据说有一种画板方式,好像叫什么负片画法,画的不是导线,而是画走线之间的隔离线。最后做出来的板有点类似如下图这样的板。有这样的画板方式吗?最后画出来就是类似这样的板,10年前在一家上市公司的时候有看到日本的产品就是这种单面板,一片板大概半个PC键盘那么大,元件密密麻麻,走线全是这种“负片”画法。



但是我现在画这类单面板,都是先走线,然后再用贴铜,把空余的部分都填满铜皮,做出来也类似这样。我想几乎大家都是用这种方式来做的单面板。

介不是走线开窗嘛

这种所谓负片就是以讹传讹..就是先走线,再用铜皮加粗...

负片是在使用它会降低工作量的时候才用的。你这图上的应该不是。
这图上开窗太猛了,就算top层不过波峰,掉上个金属多余物就是个短路。基本是作死的节奏。

没听过,10年前做汽车电子时画过

呵呵,我们以前用Protel画图的时候,就是走负面的!因为PEOTEL99se以前的版本填充功能太臭了!所以走负面!也就是走要腐蚀掉的走线!

果真为负片,工作量是大大的;想象力也要大大的

有的叫反抠法,但也不是这样弄的吧?

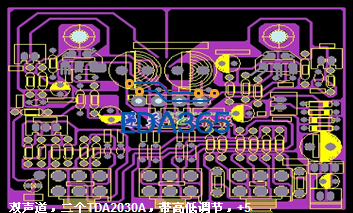

也没有什么,我用的99SE ,用的禁布线层画的,因我这电脑上没有这个文件,只有到别的地方下了这个图,如不合格,管理员可删除这个图

不错,还没有这么画过

!∑(Дノ)ノ

这个严格意义上说是用SMK TOP OR BOTTOM层画铜皮才有的效果

日韩的汽车音响用这种板子常见。
应该不是你猜的什么负片画法,而是普通画法,画完了再填充,最后最腐蚀掉的铜就非常少。
可能是环保,而这类低频线路要求线距一般很低(注意不要左右声道串音等就可以了),就产生了你所见的PCB。

以前产品更新慢,电脑性能没有今天的好,EDA工具功能少,画负片也就不难理解了,习惯就行了。
