求助：PADS一个PCB文件内包含两张板如何处理

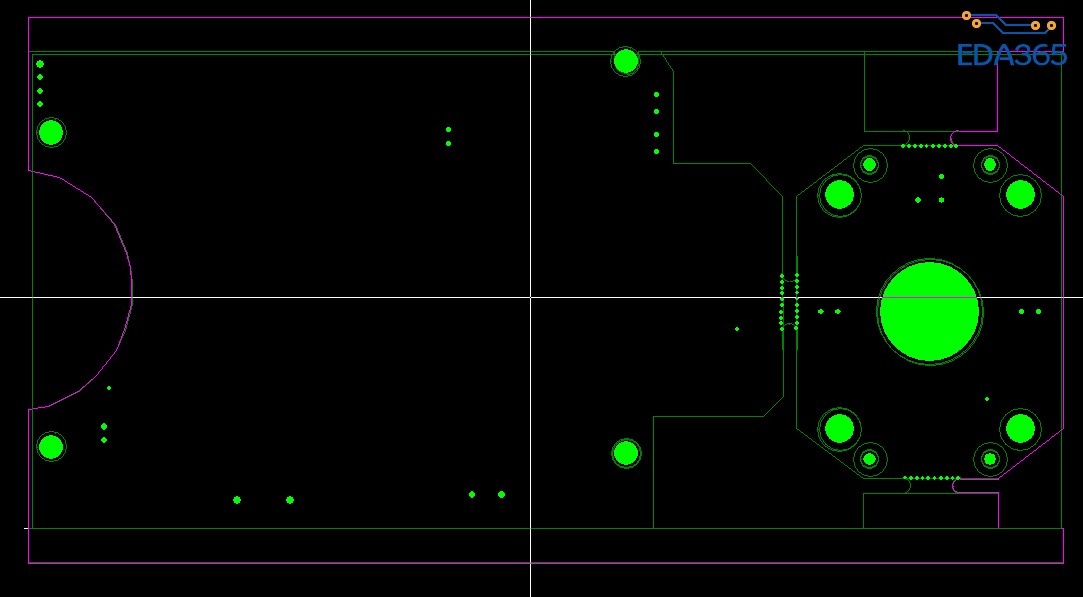

各位BOSS们，假如PADS一个PCB文件内包含两张板，要发出去制板的时候该如何处理?像下图，含有左、右两张板子，拼好的，紫色外框属性是BoardOutline，绿色线表示板子的外形，这样子生成Gerber发出去会不会有问题?该怎么注释?谢谢

没什么问题，板子发出去后，又不是与板厂不再沟通，有问题沟通解决就可以了。

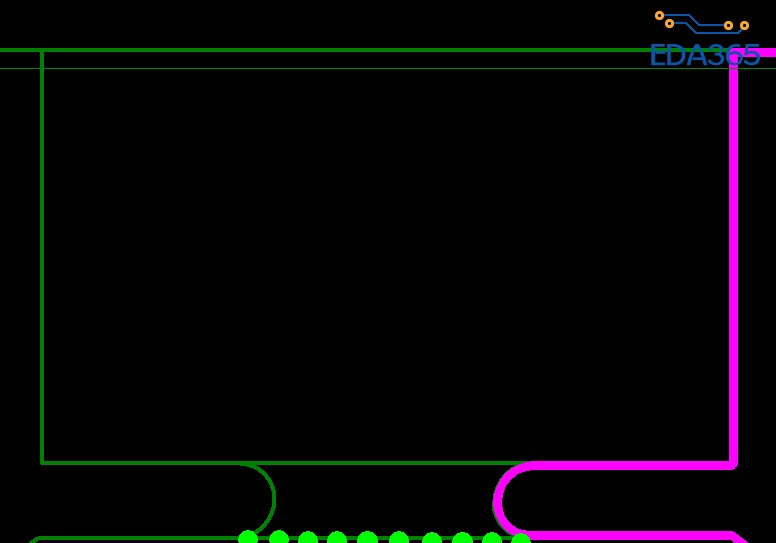

还有，按你图所示，那紫色与绿色的边缘没有重合，那该以哪个为准了?
                           那紫色都挖到绿色的框内了，那该以哪个为准了?
1就是1，2就是2，做工程，最怕让别人产生错误的理解。就算后边沟通好了，时间也是算浪费了

谢谢回复！明白了。不重叠的那绿色那个是另外一个层的信息，因为板子是刚刚从阿里狗转过来的，没注意看完，忘记说明了，不好意思。

工艺边处可以写上“V-CUT---->”。镂空的地方怕看不明白就写上“CUT OUT---->”。

这个也可以做的啊 你可以把板框设定会任意层 2D LINE就可以了 这样就不会出现报错现象 不过DRC的时候一定要仔细一点就行了

通常是在 Drill Drawing 層 做板子的註解和畫上成形邊.
