求助：.brd文件怎么转成PADS

方法1：用AD导入brd,转换成Protel格式，再导入到PADS里面；
方法2：用CAMCAD导入brd文件，导出PADS的asc文件，用PADS导入即可；
方法3：用Allegro的一个SKILL直接转换成PADS的ASC板式；

这个转换用PADS9.3 版本可以直接转换。 但是成功率不算太高。 所以我一般是用AD 来转换的。 如果需要帮忙可以联系发给我帮你搞定。

赞一个

直接用PADS不得 按帮助文件那样弄还是转不全 很多线都没有了 现在用AD转，不过有些焊盘或者开槽的地方要留意下，可能会有些问题

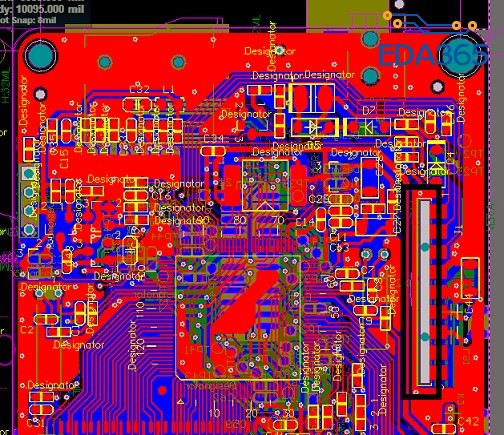

下图右边黑色框转过来就有问题 原本是开槽的

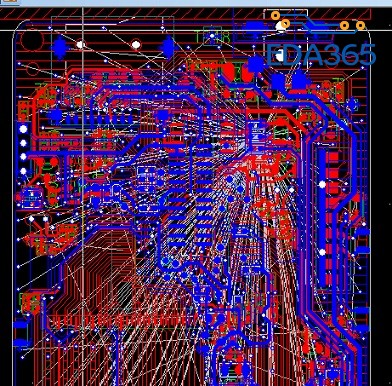

同样的图 用PADS9.5转过来就成下图的样子..

二楼说的方法很好， 之前也这样转过。
