数字地模拟地覆铜

时间:10-02 整理:3721RD 点击:
新手求教
数字地,模拟地,整体覆铜,该如何操作,求指导

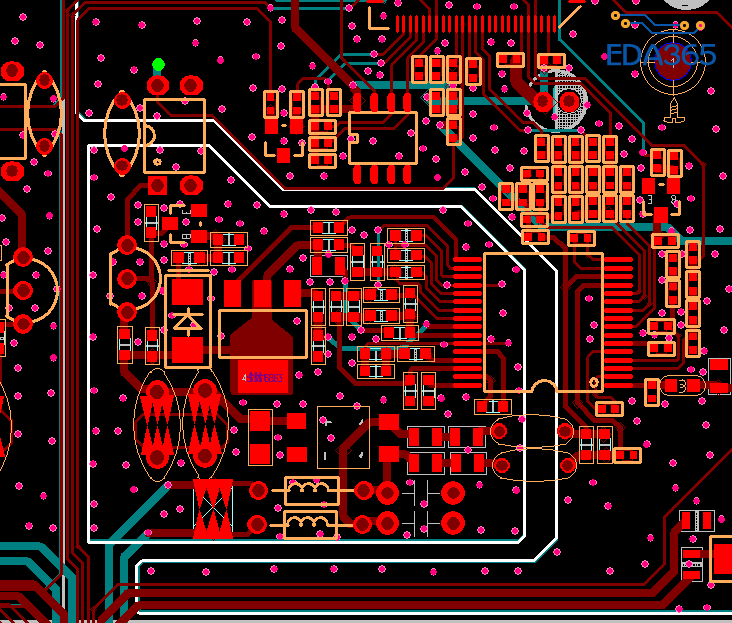

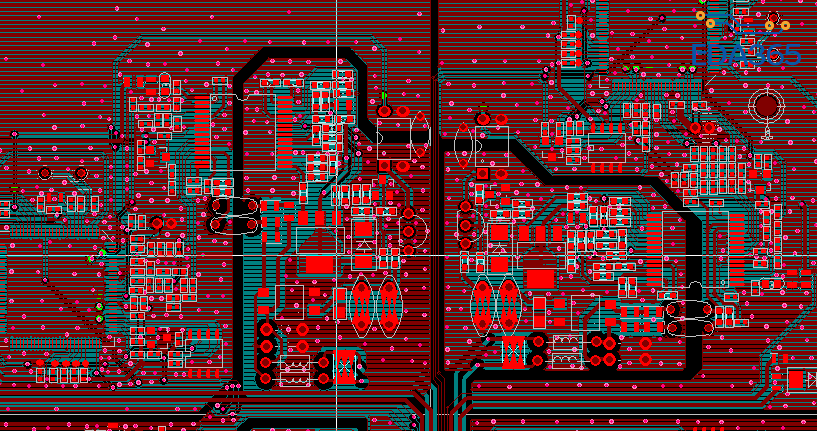

数字地,模拟地,分开画覆铜框覆铜




布局在空间上要分开
走线和覆铜也是要分开


如果数字和模拟走线交叉很多,就不必要去分割平面

赞一个

好像用0欧电阻连,或者电感
