请教pads9.3 如何铺出网格铜(网状铜)

时间:10-02 整理:3721RD 点击:

如题:

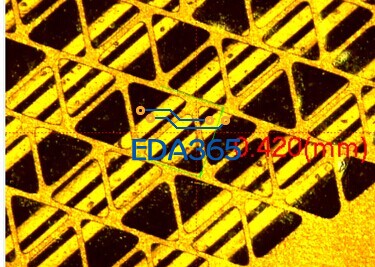

请教pads9.3 如何铺出三角形网格铜

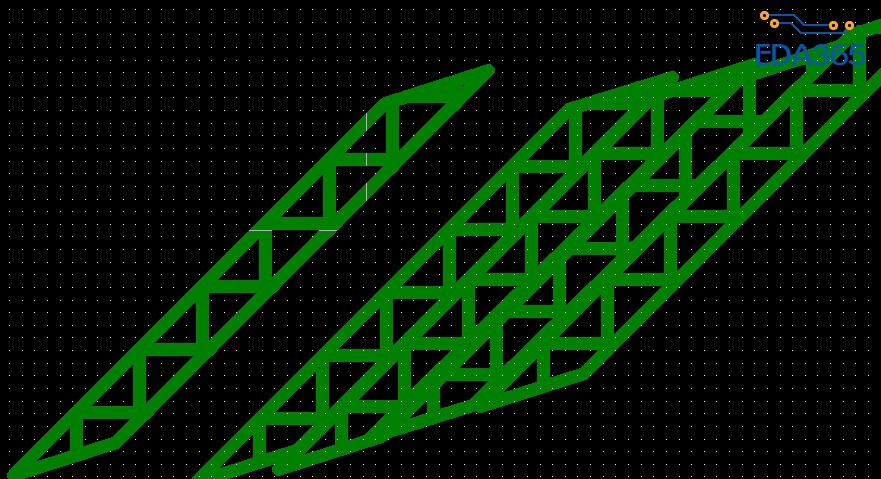

这个应该是用铜皮拼接画出来的,铜皮网络设为地网络,铜皮设置格点后,方向设为斜交,画一下平行四边形的铜皮,然后拉到最小,这时就成三角形了。然后复制多个拼接出来,可能做成三角形铜网面积会增加吧

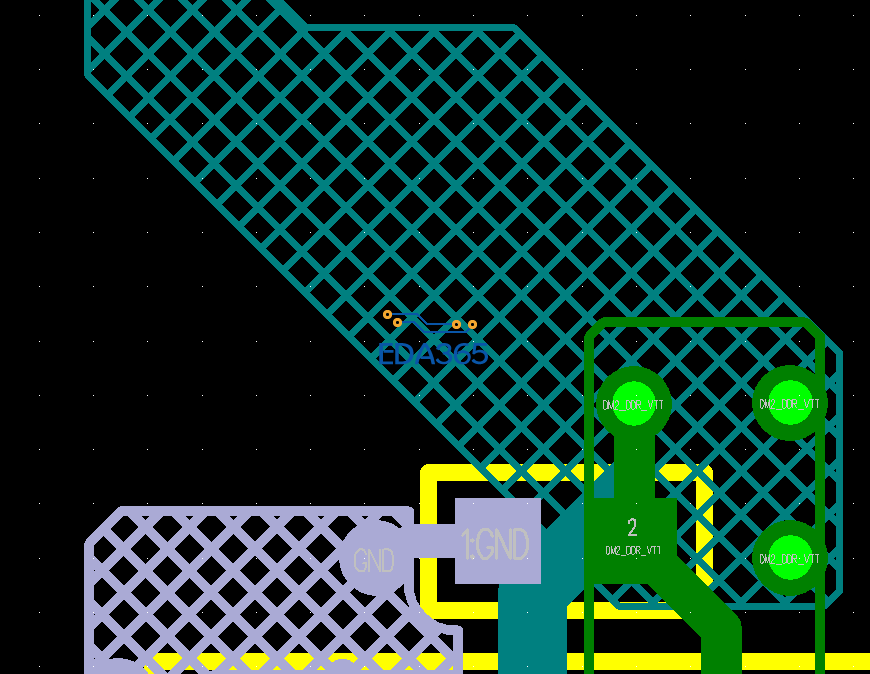

我只能做出这样的。
没必要一定要三角形吧?这得钻多大劲。


是不是板厂给处理的?

铺出这个有什么意义?

谢谢吉迷~~
我们也是按照你现在的这样来铺网格铜,只是看到别家有做这样的设计,所以想是怎么弄出来的,另外也想了解一下,这么做有什么特别的好处吗,所以。

这也是我想了解的

其实我一直不懂为什么要网格铜啊,铺一片过去不是更好吗?网格铜有什么好处呢?

网络铜的出现是为了防止铜箔散热过快,铜箔起泡。通常在开关电源类产品比较常见,那时候的国内PCB制造工艺还没有现在这么成熟。
现在已经不需要使用网格铜了,可以用实铜,然后可以在铜箔上多打一些散热孔或直接开小窗处理,比网格铜美观而且效果好。

防止散热过快是为什么呢?

我们做的是FPC,用网格铜能薄能柔软些,还有在走线线宽有限制的情况下,为了达到需要的阻抗值。

学习了

真的好想知道,如何作,謝

原来如此

这个三角形的,用PADS做不到吧。
