PADS中的NET的走线属性里面的阻抗、延迟时间、电容值在哪个地方设置的(见图)

时间:10-02 整理:3721RD 点击:
大侠们,请教PADS中的NET的走线属性里面的阻抗、延迟时间、电容值在哪个地方设置的(见图),非常感谢!

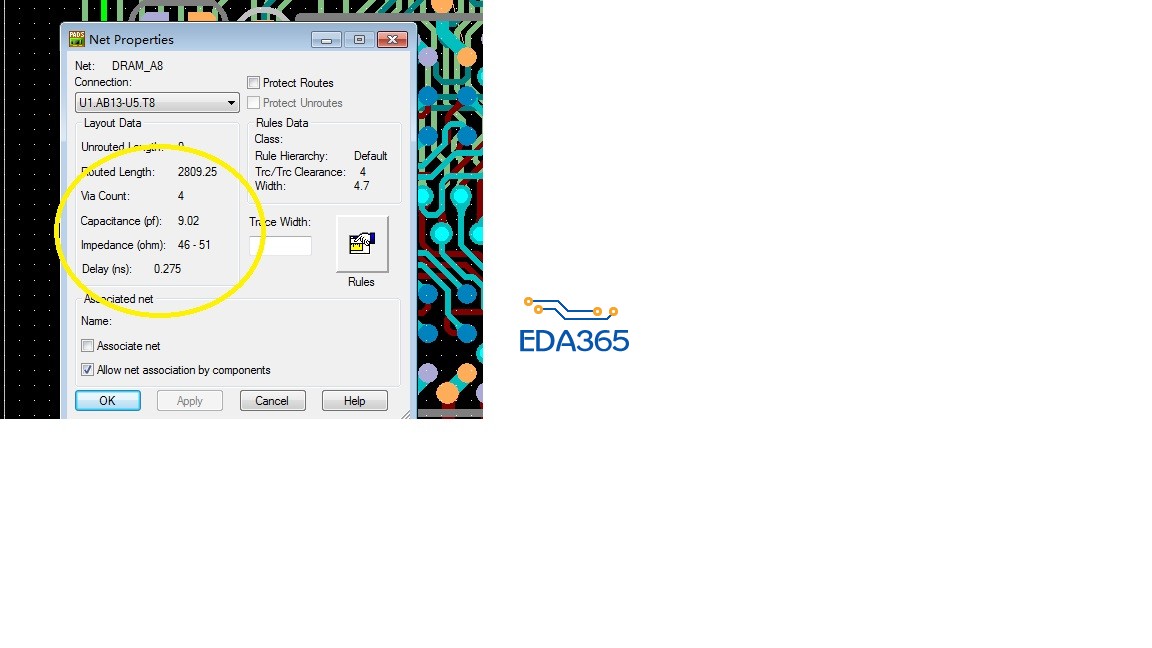

黄圈中的电容值 延迟时间 阻抗


自己顶下,补充:我自己画的板上的线没有,我打开别人的板看线的属性室友上图黄圈中的属性值,不知道PADS中在哪个地方设置才会出现这些值

将内层设置为平面层或混合分割层,并设置相应的铜厚,介电系数后,就可以显示了。
