Allegro 转 Pads
时间：10-02
整理：3721RD
点击：
以16.3版本的abc.brd文件为例：
1、将<PADS install dir>\SDD_HOME\translators\skill_scripts文件夹里的所有文件（不是这个文件夹）拷贝到cadence的$HOME\pcbenv文件夹（例如我的机器是C:\SPB_Data\pcbenv）中；
2、创建一个新的文件夹abc，将abc.brd拷贝到文件夹abc中；
3、用allegro打开abc.brd；
4、然后在allegro的command中敲入：skill load “dfl_main.il”（红色部分）；
5、继续在command中敲入：main out（红色部分）；
6、在弹出的对话框中，点击Start One Way Translation按钮；
7、等待转换完毕，如果有错误出现，需要完全修正错误；
8、打开pads，选择File->Import……，导入abc.brd文件，搞定。
20130110 更新：
几点说明：
1、这个转换只支持到allegro 16.3版本，如果你的版本比较高，16.5或是16.6，貌似是有问题的，我没具体试过，可以考虑再安装个16.3版本的，或是使用虚拟机；
2、以上方法是在mentor的PADS 9.3.1版本中试的，最新的PADS 9.5版本需要在机器的系统属性下面增加如下环境变量：
AEX_BIN_ROOT=%SDD_HOME%\translators\win32\bin
AEX_ENABLE_JOBPREFS_LAYER_FIX=1
3、第一步中，是将skill_scripts中的所有文件全部选中，然后检查下你机器里的环境变量里的“HOME”选项，如果是“C:\”，就将文件拷贝到C:\pebenv目录下，如果是“C:\spb_data”，那就将文件拷贝到c:\spb_data\pcbenv目录下，以此类推；
4、pads请完全安装相关文件，那些绿色版我没有试过，请自行测试。
以上是网上的内容，
我用pads9.5 与 allegro 16.6 结果转换也还好，就是shape 不见了，因为加载skill文件时有报错，没改，可能是这个原因吧呵呵！别的都还ok
1、将<PADS install dir>\SDD_HOME\translators\skill_scripts文件夹里的所有文件（不是这个文件夹）拷贝到cadence的$HOME\pcbenv文件夹（例如我的机器是C:\SPB_Data\pcbenv）中；
2、创建一个新的文件夹abc，将abc.brd拷贝到文件夹abc中；
3、用allegro打开abc.brd；
4、然后在allegro的command中敲入：skill load “dfl_main.il”（红色部分）；
5、继续在command中敲入：main out（红色部分）；
6、在弹出的对话框中，点击Start One Way Translation按钮；
7、等待转换完毕，如果有错误出现，需要完全修正错误；
8、打开pads，选择File->Import……，导入abc.brd文件，搞定。
20130110 更新：
几点说明：
1、这个转换只支持到allegro 16.3版本，如果你的版本比较高，16.5或是16.6，貌似是有问题的，我没具体试过，可以考虑再安装个16.3版本的，或是使用虚拟机；
2、以上方法是在mentor的PADS 9.3.1版本中试的，最新的PADS 9.5版本需要在机器的系统属性下面增加如下环境变量：
AEX_BIN_ROOT=%SDD_HOME%\translators\win32\bin
AEX_ENABLE_JOBPREFS_LAYER_FIX=1
3、第一步中，是将skill_scripts中的所有文件全部选中，然后检查下你机器里的环境变量里的“HOME”选项，如果是“C:\”，就将文件拷贝到C:\pebenv目录下，如果是“C:\spb_data”，那就将文件拷贝到c:\spb_data\pcbenv目录下，以此类推；
4、pads请完全安装相关文件，那些绿色版我没有试过，请自行测试。
以上是网上的内容，
我用pads9.5 与 allegro 16.6 结果转换也还好，就是shape 不见了，因为加载skill文件时有报错，没改，可能是这个原因吧呵呵！别的都还ok
小编可以录制一个allegro 16.6转PADS9.5的视频教程吗?大家都很期待呀！
支持 陆一个视频。 录个转换视频用不了多少时间。期待啊。
写得不错！
这种办法可以说基本上不会成功

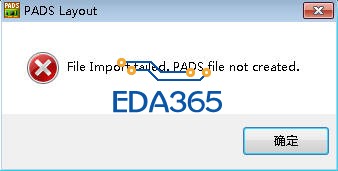

用PADS9.51精简版试了下失败：
用PAD9.5完整版试了下同样失败！告诉我你怎么转换成功的?
凡是装有二个版本以上allegro的，请注意！
。试了好多次就是不成功
我也总转不成功
求详细指教

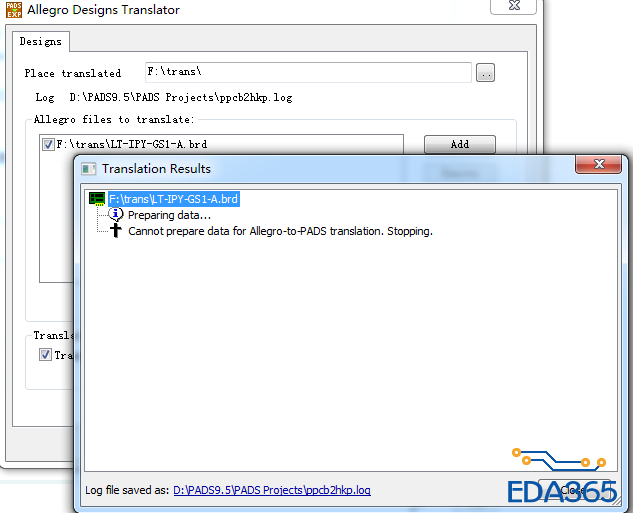

小编，我在转换的时候，怎么报以下错呀！其它步骤都没有问题！求解！谢谢！
真心希望小编出个教程。哈哈。这个太有用了。谢谢分享 。1
GOOD
很少有人成功过
